コンセントチップ  コンセント側:USB2.0-Aメス端子/壁内側:端子台配線、白

コンセントチップ  コンセント側:USB2.0-Aメス端子/壁内側:端子台配線、白
図面(pdf)   取付方法
配線説明書   RoHS適合書

●パソコンの周辺機器接続等に使われる、AタイプのUSBコネクタ用のコンセントチップです。
●USB2.0に対応しています。
●背面(壁面内側)の配線は端子台に直接電線を接続するタイプですので、壁面内に十分なスペースが無い場所やUSBコネクタの無い電線での配線も可能です。
●0.8平方ミリまでの太い電線を配線できるので、例えば充電などの電源供給で大きな電流を通電したい場合などでは、一般的なUSBケーブルよりも太い電線が接続できます。

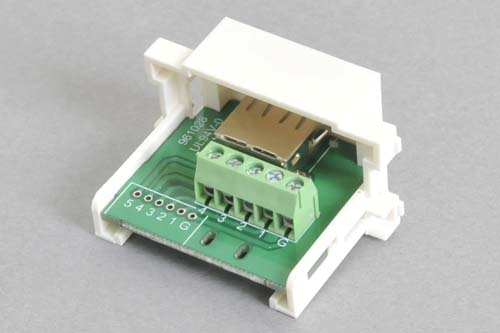

●端子台へ配線可能な電線太さは、AWG18~AWG24(0.82sq~0.21sq)です(下記の写真は電線の配線例のため、当商品の実際の配線とは異なる場合がありますので予めご了承ください)。

端子台のピンアサインメントや配線方法の説明は、上記商品写真右横の図面や配線説明書をご参照ください。
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズSY-N10-Xシリーズへの取り付けることができます。


SY-N-3への取付例SY-N10-3への取付例
●市販のパナソニックや東芝ライテックや神保電器のコンセントプレートにも、使用するメーカーの取付枠に取付けることで可能です。(詳細はこちら)。

パナソニックコスモ取付例パナソニックフルカラー
(W色)取付例
パナソニックフルカラー
(SW色)取付例
東芝WIDE-i取付例
 パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。

パナソニック
アドバンス取付例
パナソニック
SO-STYLE取付例

●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠(WCN3701,WCN3702,WCN3703WCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH)に取り付けることで使用することが可能です(取付例)。

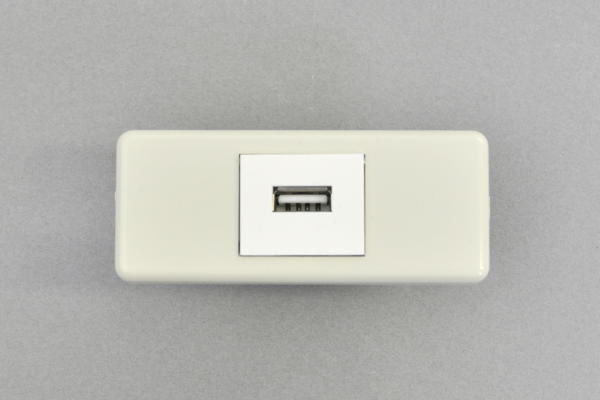

パナソニックモダンプレート
取付例

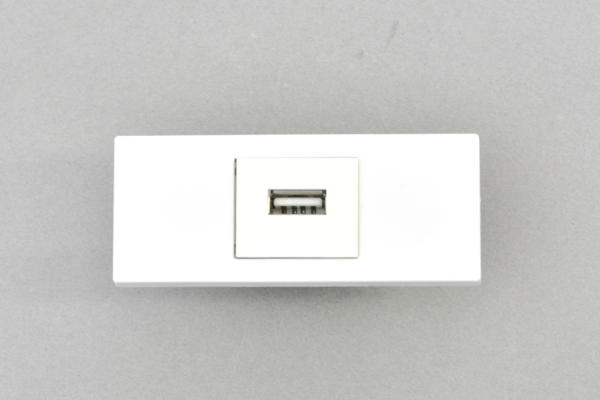

パナソニックSプレート
取付例

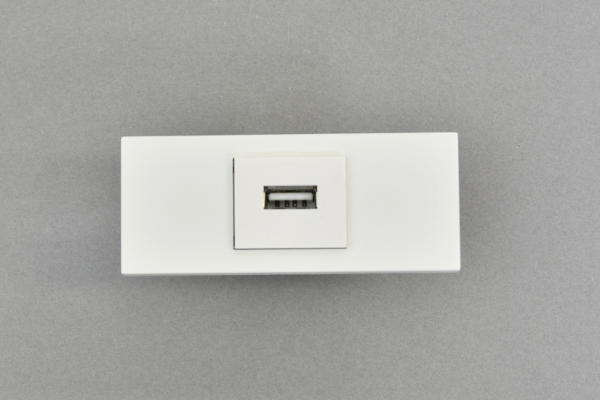

神保電器NKプレート
取付例
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【関連商品】
こちらのスナップイン中継コネクタこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセントチップ専用フェースプレート(角型)
コンセントチップ専用フェースプレート(角丸型)
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
FA-2400-USBUSB2.0-A
背面端子台接続、白
¥ 1,180
(税込み ¥ 1,298)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
