AVモール(45モジュールおよび45ハーフモジュール専用)

AVモール(45モジュールおよび45ハーフモジュール専用)
図面(pdf)   組立関係図
取付方法   RoHS適合書

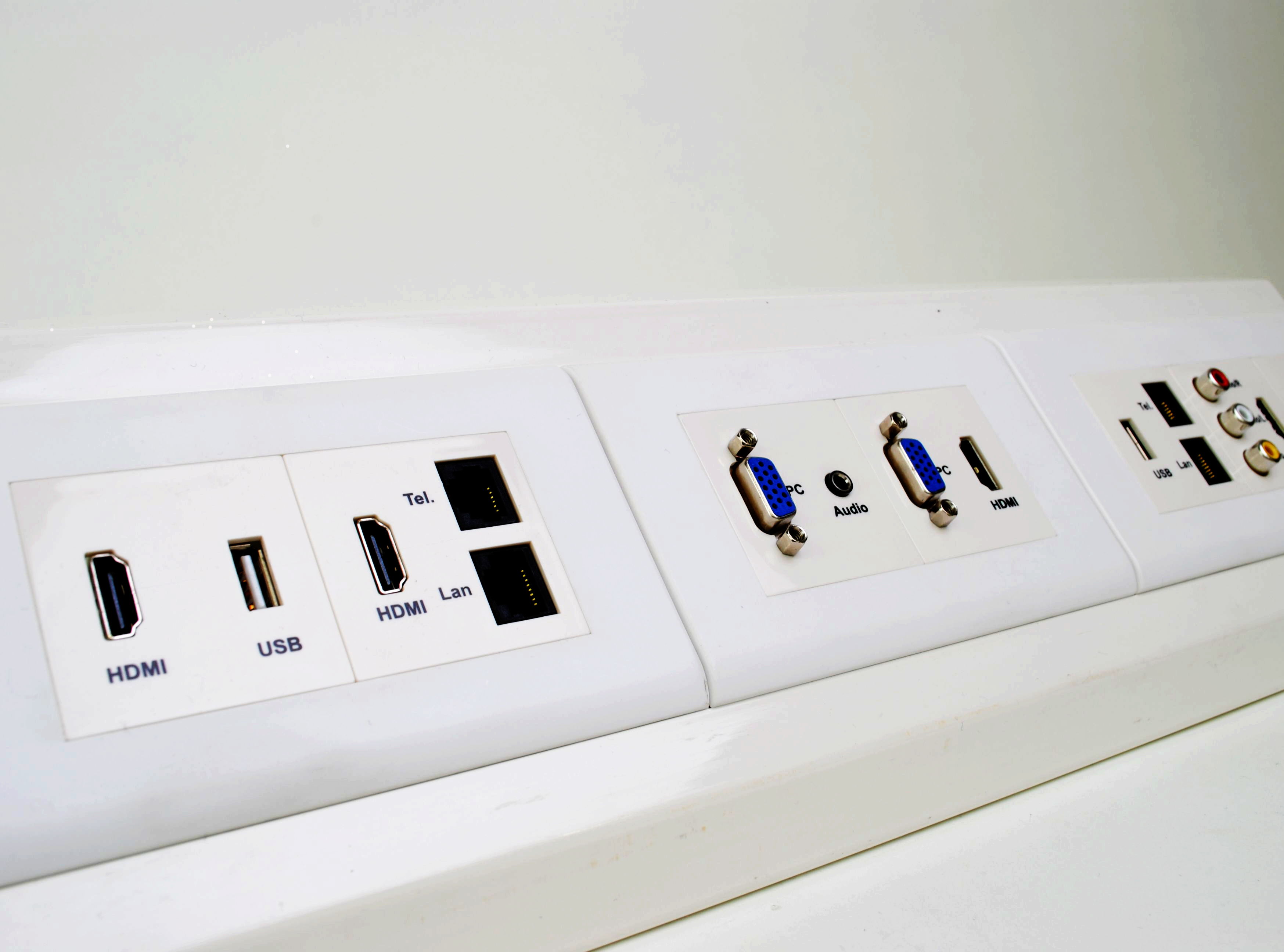

45モジュール45ハーフモジュールのAV信号端子やUSB、LANなどの通信信号端子を、本モール上に自由に組み合わせて壁コーナーや床コーナーに設置できます。

●1本あたりの長さが423mmのモールです。
●樹脂製のモールなのでノコギリやカッターなどで任意の長さに切断できます。

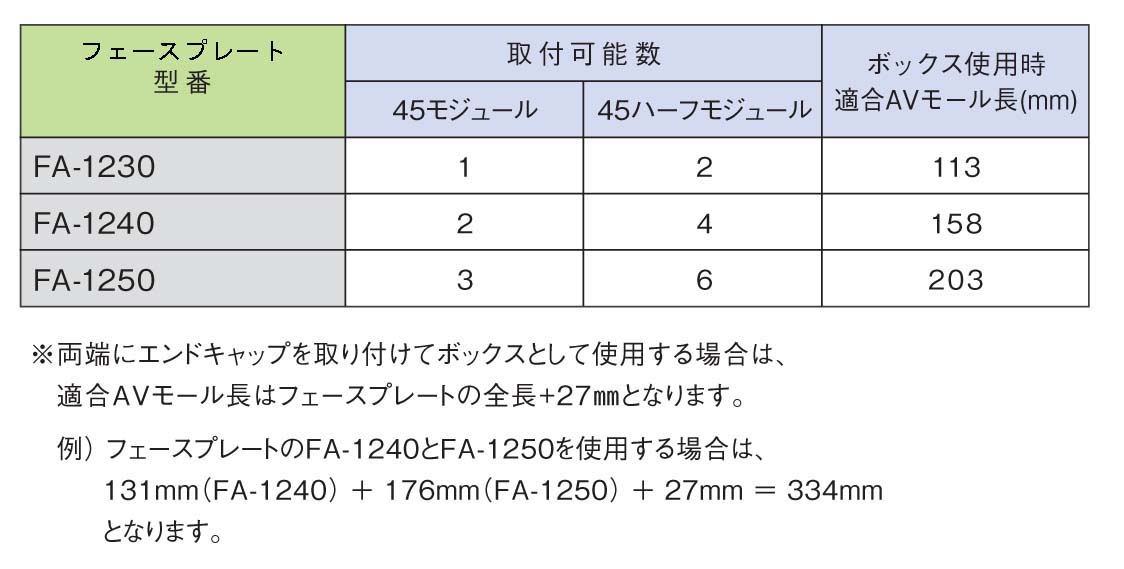

●使用する専用フェースプレート(FA-1230、FA-1240、FA-1250)の長さに合わせて、こちらの表に記載の長さに従って当モールを切断し、エンドキャップ(FADE-105-3)を取り付ければ、こちらの写真や こちらの写真のような任意の構成とすることができます。

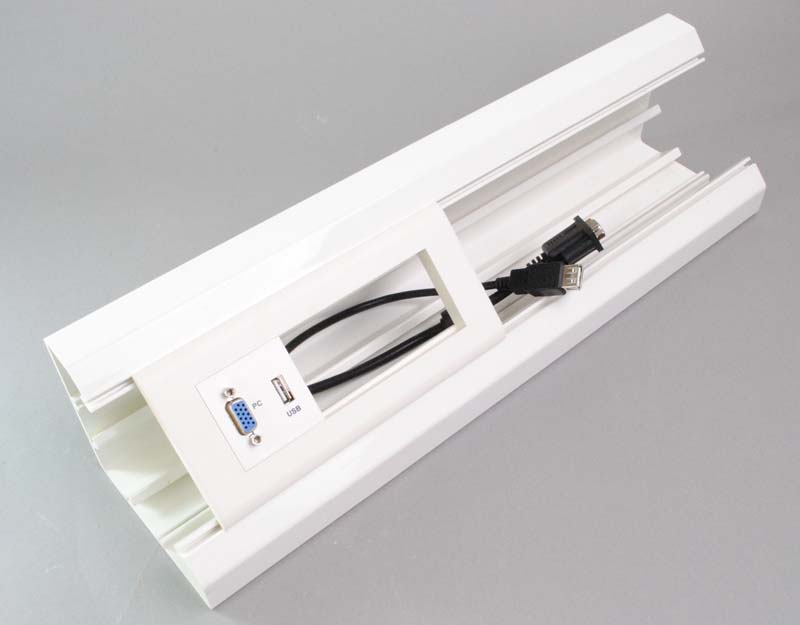

●また、樹脂製のモールですので、任意の場所に自由に穴を追加工して、ネジを使って容易に壁面や床面に固定することができます(ただし固定用のネジは付属しておりませんのでご了承ください)。

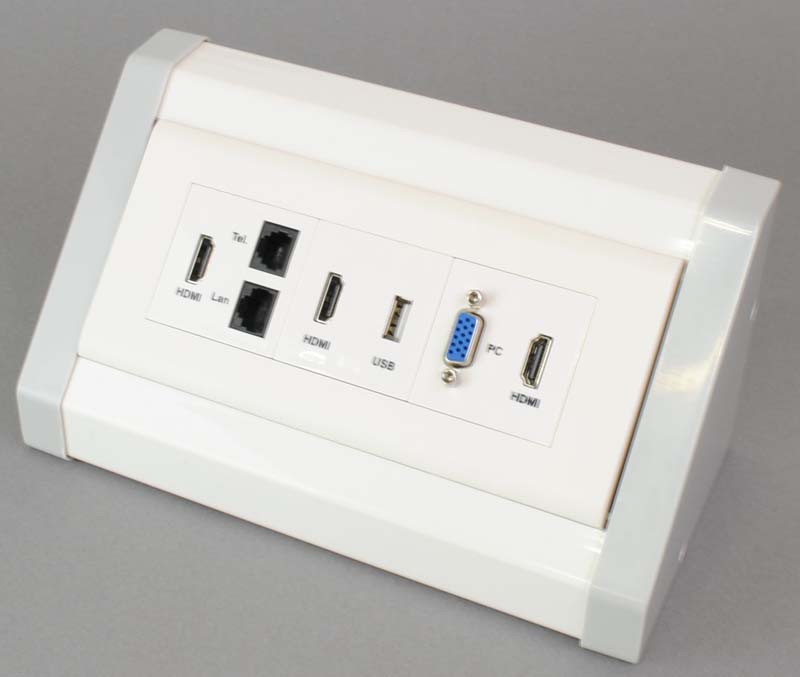

●エンドキャップのFSDE-105-3を2個用いるとボックスとしても使用できます(組立例はこちら)

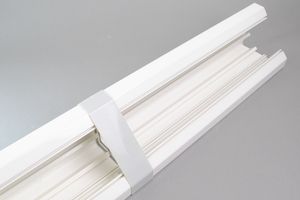

●中継カプラーのFSDC-105-3を使い延長することも可能です(組立例はこちら)

※エンドキャップや中継カプラーを取り付ける際には、こちらの表に記載の長さに合わせて当モールを切断してください。

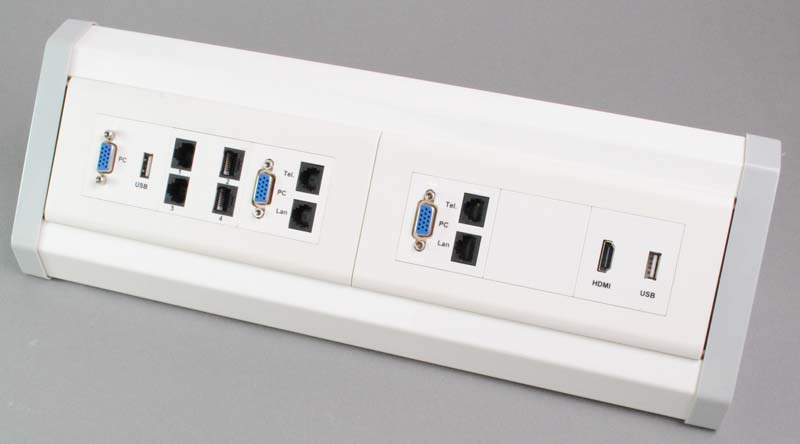

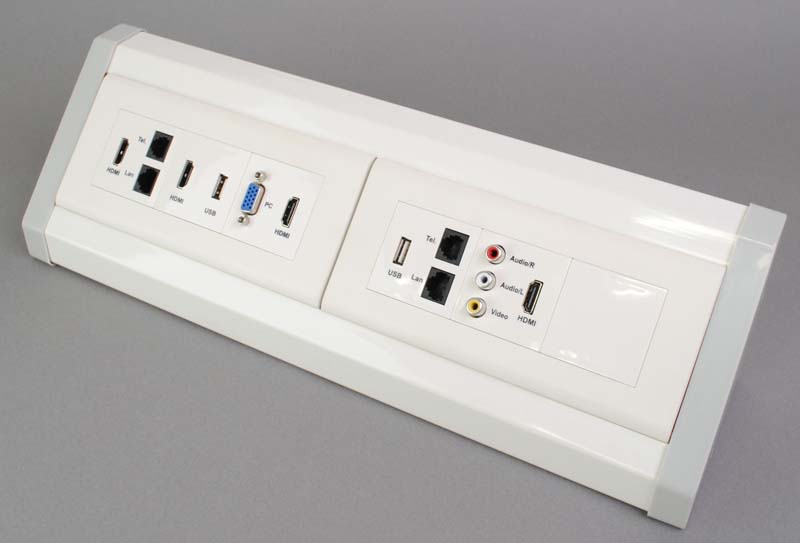

AVモール用フェースプレート(FA-1230/FA-1240/FA-1250)を介して、45モジュールや45ハーフモジュールのAV信号端子やUSB、LANなどの通信信号端子を取り付けることができます(45モジュールの組立例はこちら、 またはこちら)。

RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
AVモール用フェースプレート(FA-1230/FA-1240/FA-1250)
AVモール用カバー
AVモール用エンドキャップ(FSDE-105-3)
AVモール用中継カプラー(FSDC-105-3)
45㎜×45㎜サイズモジュール(45モジュール)
45㎜×22.5㎜サイズモジュール(45ハーフモジュール)


【ご注意】
◆本商品はJIS規格や日本配線システム工業会の規格の寸法には準拠しておりませんので、弊社の45モジュールや45ハーフモジュール以外の端子は取り付けることができません。
ただし、コンセントチップ変換アダプターのFU-45-ADPを使用すれば、下記事例写真のように弊社の映像音声用のコンセントチップ通信用コンセントチップこちらに掲載の1口用の電源コンセント、およびJIS C8375などで規格化された取付枠に取付可能な1個口用の他社製配線器具などを取り付けることができるようになります(取付例はこちらをご参照ください)
※ただしAVモール専用フェースプレートの1個口用のFA-1230と2個口用のFA-1240には取り付け部分に干渉するツメがあるため、FU-45-ADPが取り付けられませんので予めご了承ください。


型番 タイプまたは長さ 単価 数量 カート
FTP-MEA-105D-423AVモール¥ 1,840
(税込み ¥ 2,024)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
