45モジュール(コンセント:HDMIメス+TEL+LAN/内側配線:HDMIメス端子ケーブル+TELおよびLAN用圧接コネクタ)

45モジュール(コンセント:HDMIメス+TEL+LAN/内側配線:HDMIメス端子ケーブル+TELおよびLAN用圧接コネクタ)
図面(pdf)   RoHS適合書
取付方法(pdf)

専用フェースプレートAVモールAVフロアコンセント据置型AVボックス組込型AVプレートに取り付けることができる複合コンセント端子です。【フェースプレート使用事例】【AVモール使用事例】【AVフロアコンセント使用事例】【AVボックス使用事例】【組込AVプレート使用事例】
●HDMI端子とRJ11(TEL:6極4芯)ポートとRJ45(LAN:CAT5E)ポートを備えた45㎜×45㎜に規格化された複合コンセント端子モジュール(45モジュール)です。
●HDMI端子は解像度1080p(1920×1080p)までの映像信号を伝送可能です。
※ただしDeep Colorには対応していませんのでご注意ください。また、施工時のケーブル総長さは5m以内としてください(合計で5mを超える配線長は保証の対象外となります)。
●HDMI端子側は専用コネクタを介して長さ20㎝のケーブルで配線を引き出すスタイルです。

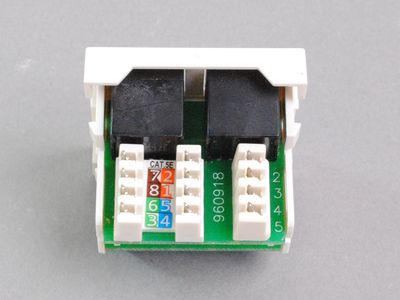

●RJ11ポートとRJ45ポート側は圧接型の配線になっておりますので、バルクの電線を圧接して接続します。
●圧接にはスナップイン中継コネクタ RJ-45タイプ専用簡易圧接工具TS-318をご利用ください。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

※RJ11ポートとRJ45ポート側は端子の溝幅が6㎜ありますので、先端ツメ幅が6㎜以下の圧接工具は使用できません(詳細はこちらの写真を参照)


【関連商品】
45モジュールは設置場所に応じて下記の関連商品を使用します。
モールスタイルでコーナーに設置するには⇒AVモール
床面に設置するには⇒AVフロアコンセント
ボックス(箱)に設置するには⇒据置型AVボックス
板状パネルに設置するには⇒組込型AVプレート
壁面に設置するには⇒45モジュール専用フェースプレート

【ご注意】
◆当商品は5mを超えるHDMI信号の伝送はお奨めしておりません(下記に記載のノイズの影響が大きいため)。5mを超える伝送を行う場合は、こちらに掲載の45ハーフモジュールFU-FH-HDMI18またはFU-FH-HDMI9またはFU-FHC-HDMI-200を使用し、長尺専用HDMIケーブルを使って配線することをご検討ください。
◆当商品は強い外来ノイズに対しては耐性が高くない構造です。
 当商品は付属のケーブルの片側に取り付けられた小さな樹脂コネクタでコネクタ部と接続する構造となっておりますが、その接続部には外来のノイズに対するシールド処理を施していません。
 したがって、電源ラインやモーターラインなど強い外来ノイズの発生する環境の近傍への設置では、外来ノイズが当該商品の信号ラインに影響する可能性がありますので予めご了承ください。
 以上から当商品の施工においては、強いノイズ発生源(例えばファンモーターの電源線など)とは可能な限り離して(隔離して)配線するなど、外来ノイズに対する遮蔽措置や低減処理は、お客様ご自身にてお客様の環境に合わせて適宜対策を行うようにしてください。
◆配線・施工作業には十分注意してください。
 当商品はコネクタ部とケーブル部に分かれており、ケーブルの片側に取り付けられた小さな樹脂コネクタでコネクタ部接続する構造となっております。
 小さな樹脂コネクタへのケーブルの各芯線は圧着方式で接続されていますが、その圧着力は小さいために、ケーブルに必要以上の引っ張り方向の力が加わると接続が外れて断線することがあります。
 よって当該商品の配線施工においては、ケーブル部に引っ張り方向の力が加わらないよう、余裕を持たせた配線を行ってください。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆ケーブル長さの変更などの特注製作は対応しておりません。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特にHDMI端子で5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合があり、弊社では動作保証の対象外とさせていただいておりますので、配線施工前の動作確認を特にお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。

型番 タイプまたは長さ 単価 数量 カート
FU-45-HDMI-200RJ114545モジュール
HDMI、TEL、LAN
¥ 2,880
(税込み ¥ 3,168)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
