組込型AVプレート(45モジュールおよび45ハーフモジュール用)

組込型AVプレート(45モジュールおよび45ハーフモジュール用)
3.5モジュールの図面   取付方法   組立関係図
4モジュールの図面   パネルカット寸法   RoHS適合書

45モジュール(45㎜×45㎜サイズ)45ハーフモジュール(45㎜×22.5㎜サイズ)を、壁面や机上など板状のパネルに取り付けるためのプレートです(組立事例写真はこちら、 またはこちら)

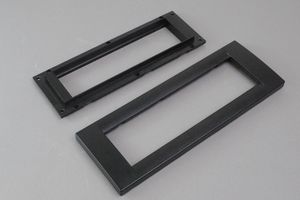

●モジュール取付部とフェースプレートの2ピース構造(写真はこちら)となっております。
●45モジュールが3個と45ハーフモジュールが1個装着可能な【3.5モジュールタイプ:FA-3630P-BK】(組立例はこちら)と、45モジュールが4個装着可能な【4モジュールタイプ:FA-3632P-BK】(組立例はこちら)の2つタイプをご用意しております。(詳しい取付可能数はこちら)

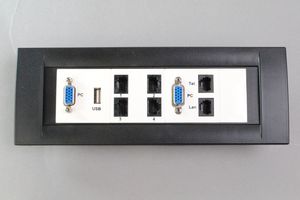

FA-3630P-BKの事例


HDMI×1口/USB2.0×3口/ミニD-sub15×1口
3.5mmオーディオ×1/LAN×1口/TEL×1口

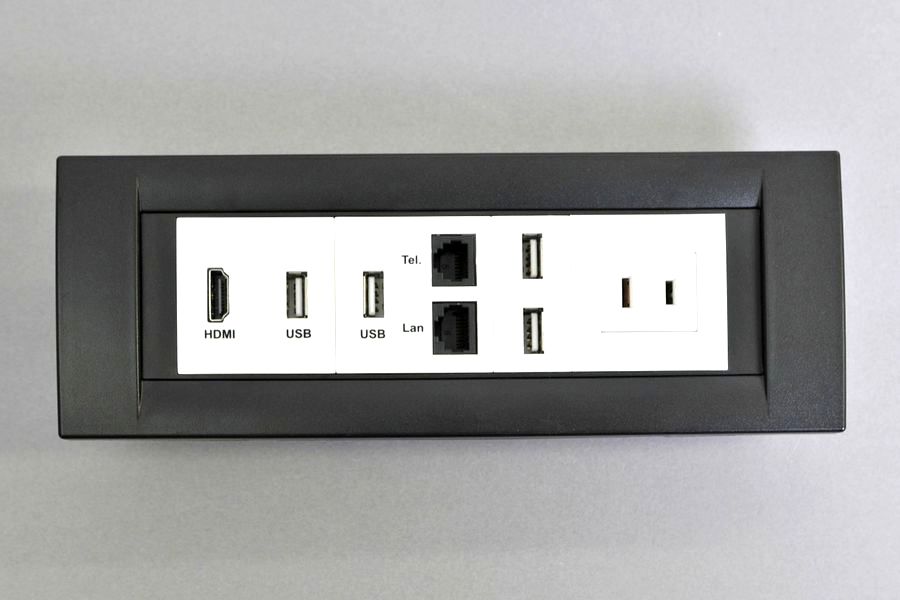

HDMI×1口/USB2.0×4口/TEL×1口
LAN×1口/電源コンセント×1口

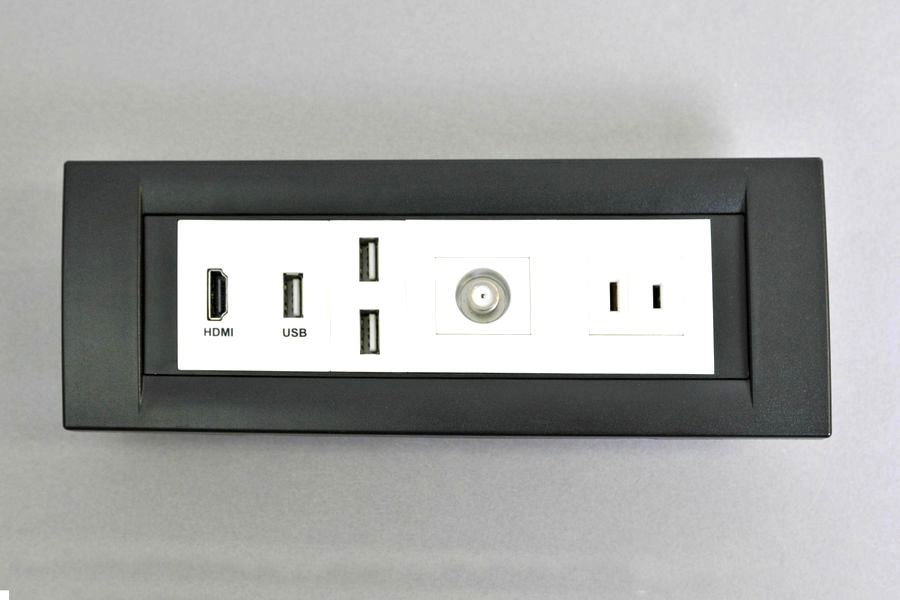

HDMI×1口/USB2.0×3口
アンテナ×1口/電源コンセント×1口

FA-3632P-BKの事例


ミニD-sub15×1口/3.5mmオーディオ×1口

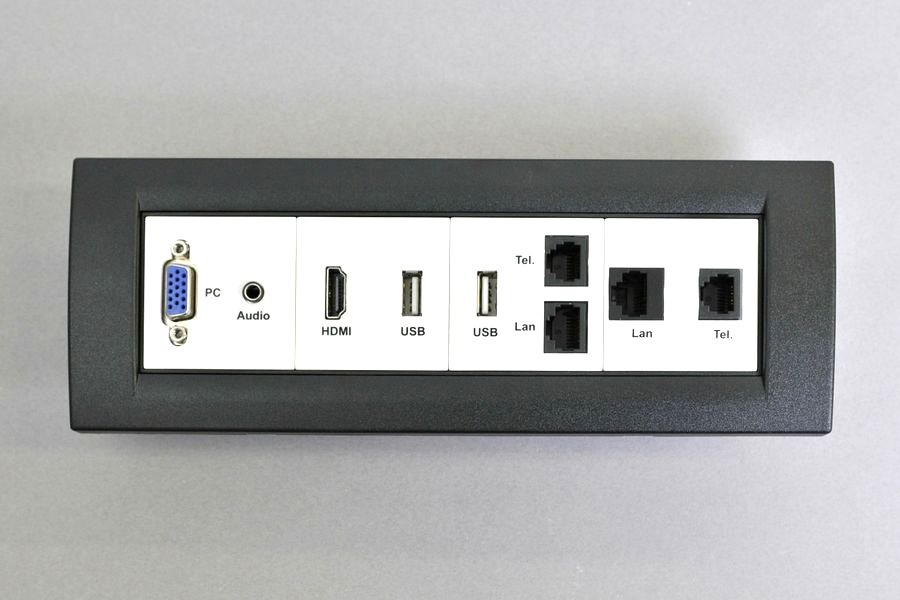

HDMI×1口/USB2.0×2口/LAN×2口/TEL×2口

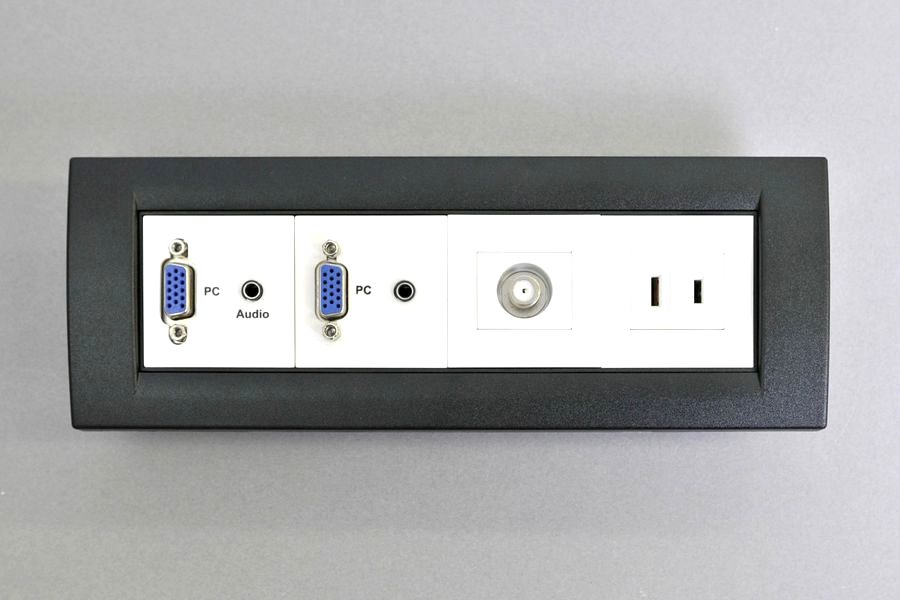

ミニD-sub15×2口/3.5mmオーディオ×2口
アンテナ×1口/電源コンセント×1口
LAN×1口/TEL×1口/HDMI×1口/USB2.0×1口
ミニD-sub15×1口/3.5mmオーディオ×1口
電源コンセント×1口

●壁面や机上など板状のパネルに取り付ける際の取付穴は、こちらのパネルカット寸法図を参照して加工してください。
●なお、【3.5モジュールタイプ:FA-3630P-BK】と【4モジュールタイプ:FA-3632P-BK】の外径寸法は同じです。45モジュール取付口の内寸の寸法が異なるのみです。したがって、オプション商品のバックボックスや卓上ボックスは、3.5モジュールタイプと4モジュールタイプとで共通に使用することができます。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
バックボックス(FA-3630B)
卓上ボックス(FA-3630HD-B)
45モジュール(45㎜×45㎜サイズ)
45ハーフモジュール(45㎜×22.5㎜サイズ)


【ご注意】
◆本商品はJIS規格や日本配線システム工業会の規格の寸法には準拠しておりませんので、弊社の45モジュールや45ハーフモジュール以外の端子は取り付けることができません。
ただし、コンセントチップ変換アダプターのFU-45-ADPを使用すれば、下記事例写真のように弊社の映像音声用のコンセントチップ通信用コンセントチップこちらに掲載の1口用の電源コンセント、およびJIS C8375などで規格化された取付枠に取付可能な1個口用の他社製配線器具などを取り付けることができるようになります(取付例はこちらをご参照ください)


FU-45-ADP
3.5モジュールタイプのFA-3630P-BKはパネルに取り付ける際、パネル取付面とFA-3630P-BKとの間に1.5㎜程度の隙間が生じますので予めご了承ください(なお4モジュールタイプのFA-3632P-BKでは同様の隙間は生じません)。

型番 タイプまたは長さ 単価 数量 カート
FA-3630P-BKAVプレート
3.5モジュールタイプ
¥ 3,755
(税込み ¥ 4,130)

まとめ買い見積依頼(50本以上)
FA-3632P-BKAVプレート
4モジュールタイプ
¥ 3,990
(税込み ¥ 4,389)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
