コンセントチップ  コンセント側:RJ-45メス(CAT6)/ケーブル側:圧接型

コンセントチップ  コンセント側:RJ-45メス(CAT6)/ケーブル側:圧接型
図面(pdf)   RoHS適合書
取付方法(pdf)

●市販のコンセントプレートに取り付けることができるコンセントコネクタ部品で、一般的なLANコネクタ(メス)RJ-45(CAT6規格)を持ったコンセントチップです。
●なお、本商品のRJ-45コネクタは、シールドタイプではありません。

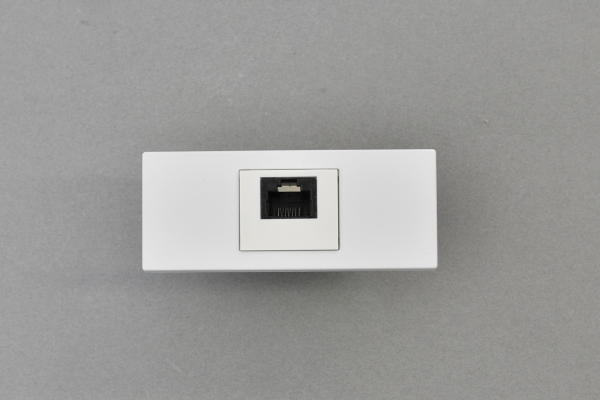

●当社で販売している下記【関連商品】に記載のコンセントフェースプレートに直接取り付けることができます。


    コンセント取付ガイドチップ専用フェースプレート(角型)   コンセント取付ガイドチップ専用フェースプレート(角丸型)

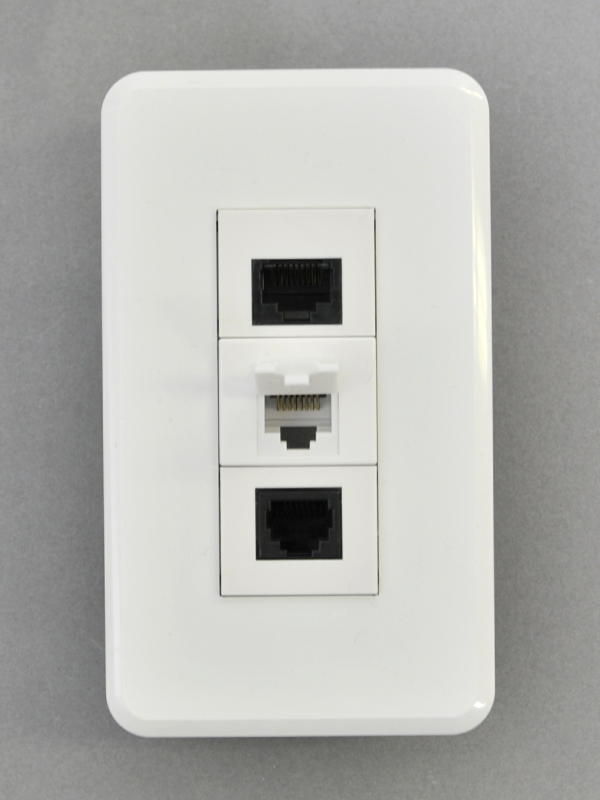

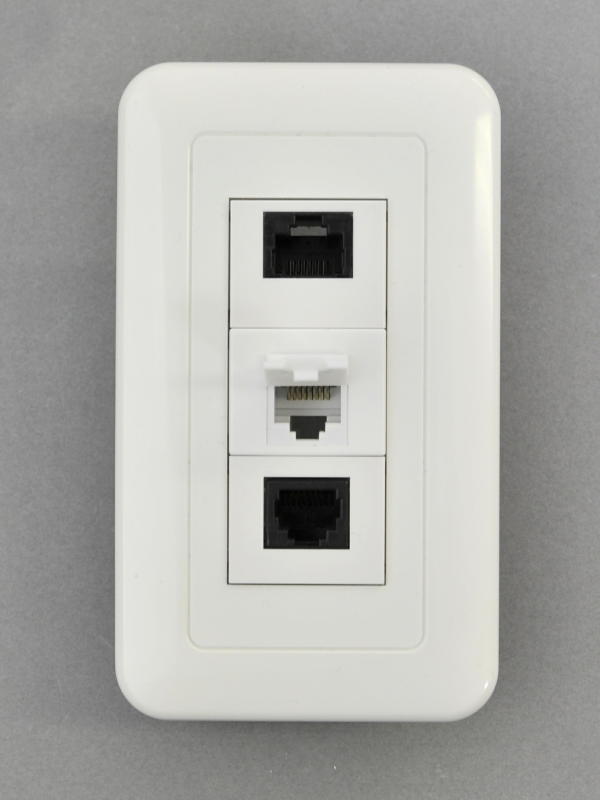

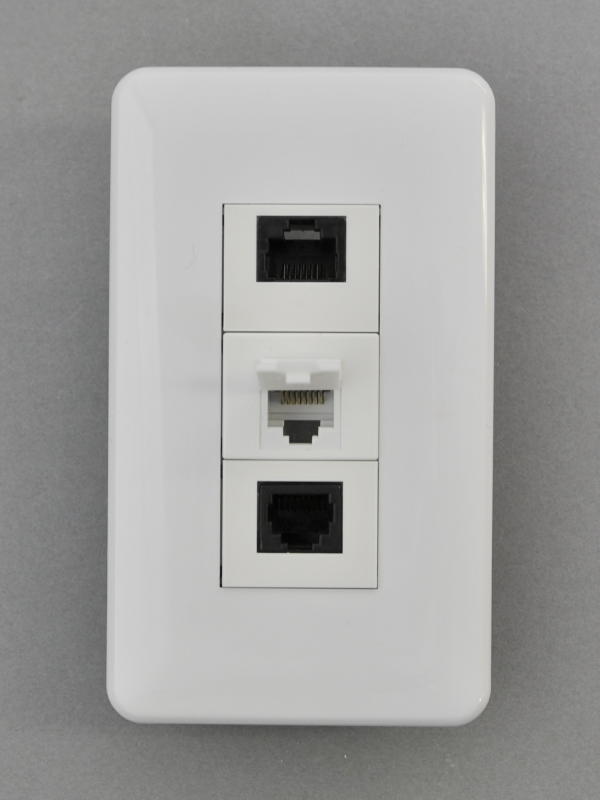

●パナソニック社などの他社製の絶縁枠や金属枠(WN3700など)にも直接取り付けることができるので(パナソニック社製WTF3710Kへの取り付け例の写真はこちら)、他社製のフェースプレートにも組み込むことが可能です(パナソニック社製WTF7003Wへの取り付け例の写真はこちら)。取付方法は、上記商品写真右横の「取付方法」をご参照ください。

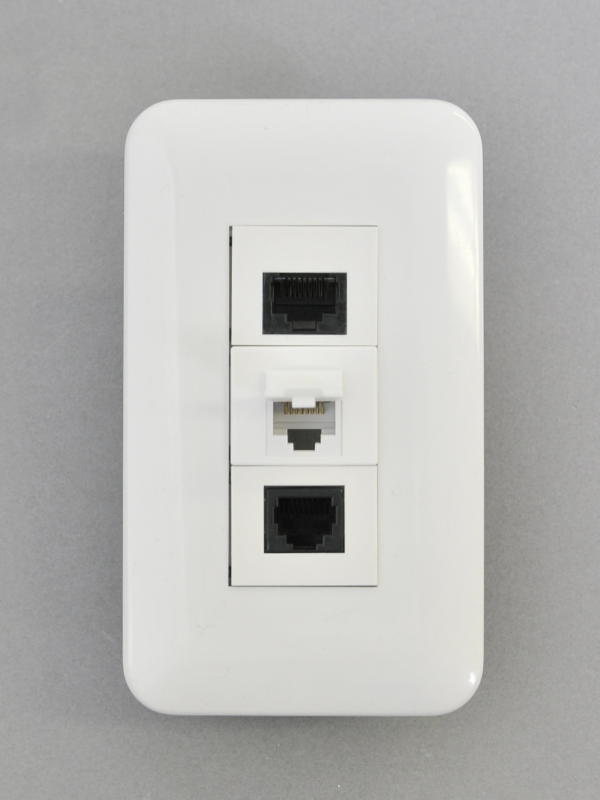

※パナソニック社以外でもJIS C8375で規格化された取付枠に取付が可能です(詳細はこちら)。

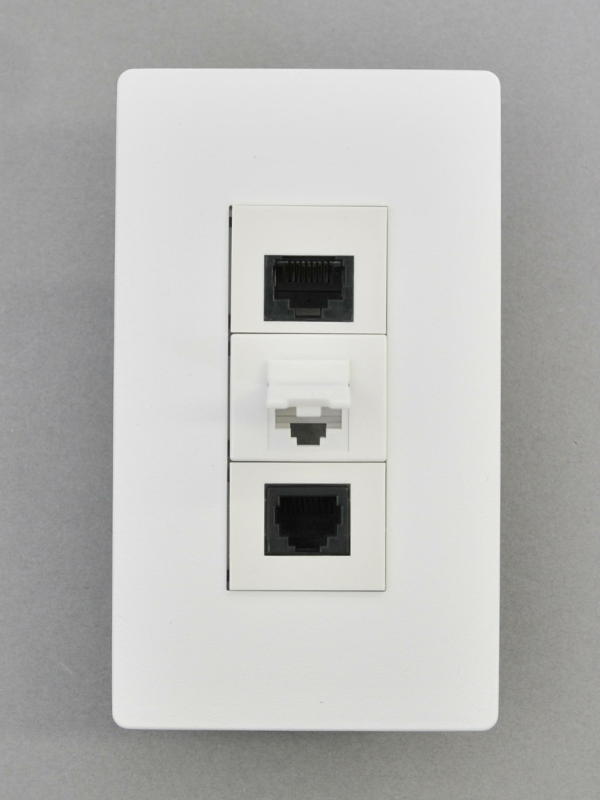

※パナソニックの新シリーズ・アドバンスシリーズにも取付枠WTL3710に取り付けることで可能です。

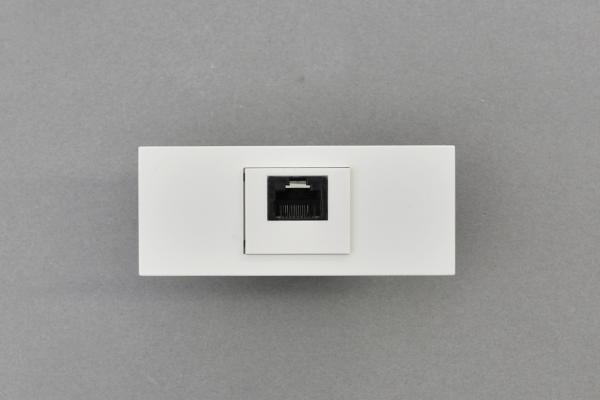

●パナソニック社や神保電器社の家具用のコンセントプレートへも、同様に取付枠(WCN3701,WCN3702,WCN3703やBS-1PH,BS-2PH)に取り付けることで使用することが可能です(取付例)。
●壁内配線側には、カテゴリ6対応のUTPのツイストペアケーブルを圧接して接続します。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【ツイストペアケーブルの圧接方法】
スナップイン中継コネクタ RJ-45メス 圧接方法(簡易型工具使用)


【関連商品】
こちらのスナップイン中継コネクタこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート(角型)
コンセント取付ガイドチップ専用フェースプレート(角丸型)
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。
スナップイン中継コネクタ RJ-45タイプ専用簡易圧接工具


【ご注意】
◆個別の機器への配線における適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。

型番 タイプまたは長さ 単価 数量 カート
FU-RJ45-C6AVコンセントチップ
RJ-45(CAT6)
¥ 689
(税込み ¥ 757)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
