パネルマウント CAT6 LAN RJ45(STP)中継メス-メス 黒  【ノイトリック型ベゼルセット品】

パネルマウント CAT6 LAN RJ45(STP)中継メス-メス 黒  【ノイトリック型ベゼルセット品】
SY-350SG8M-C6図面   RoHS適合書
3013BUSXLRBK図面   パネルカット寸法

【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのLAN端子(CAT6対応、ストレート結線、両側メス)です。
●こちらの商品は【CAT6対応のLAN中継アダプタのSY-350SG8M-C6】【ノイトリックDLXサイズのベゼル 3013BUSXLRBK】を組合せた商品となります。

  ≪SY-350SG8M-C6≫     ≪3013BUSXLRBK≫
●商品は弊社にてスナップイン中継コネクタとベゼルを組み立てた上、出荷いたします。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。

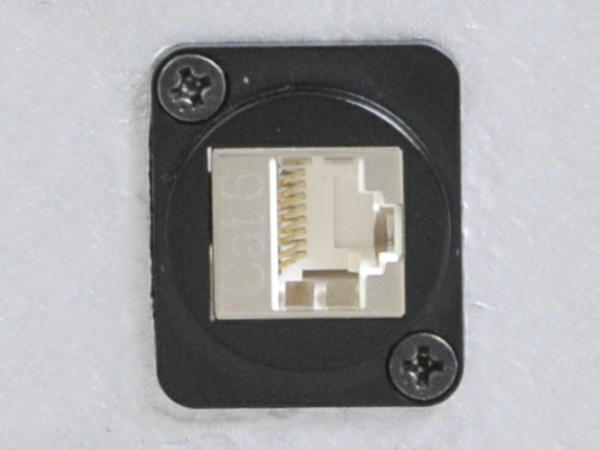

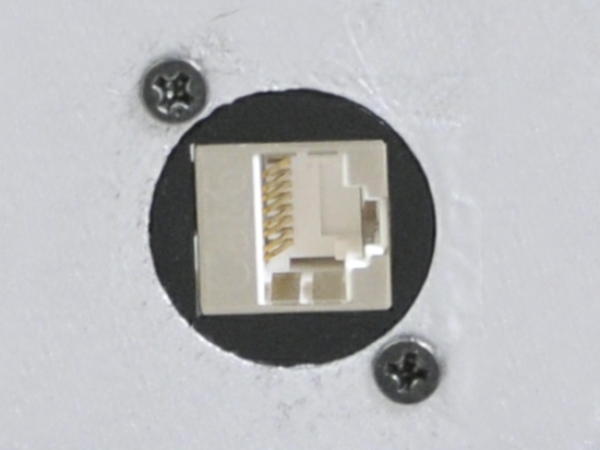

 ≪裏面から取付けた例≫    ≪表面から取付けた例≫

≪取付パネルカット寸法≫(図面をクリックしていただくと拡大します。)
  ◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。


RoHS指令適合品 ⇒⇒適合判定基準はこちら


【SY-350SG8M-C6について】
●LANケーブルを中継するためのスナップイン取付型の中継アダプタです。
●1000BASE-T(カテゴリ6)に対応しています。
●ケーブルを接続するジャック内部にも金属シールドが施されていますので、当アダプタを金属製パネルに取り付けて、かつ弊社のシールドタイプLANケーブルで配線すれば、配線の全工程において接地性を確保することが可能です。
●コネクタ形状はメス-メスの中継アダプタ型です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのSY-350SG8M-C6の商品ページをご参照ください。

【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定(下記参照)のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル(保持具)です(取付可能なパネル仕様は下記をご参照ください)。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXLRBKの商品ページをご参照ください。


【関連商品】
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE

取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
 取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口

絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
 絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口



【ご注意】
ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

◆ノイトリック製レセプタクルコネクタ取付プレート(製品型番:MFD)は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー(製品型番:SCDFおよびSCDM)は使用できませんのでご注意ください。

型番 タイプまたは長さ 単価 数量 カート
PMNST-C6S-BKLAN 中継
CAT6対応STP
¥ 625
(税込み ¥ 687)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
