絶縁コンセント取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口

 絶縁コンセント取付枠用 コンセントモジュール  【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
専用プレート図面   取付方法
RoHS適合書

●市販の絶縁取付枠を介して市販のフェースプレートに取り付けることが可能なコンセントモジュールです。

  ※写真のコンセントモジュールは代表モデルです。  絶縁枠とコンセントモジュールの取付例です。(写真は代表例)

●この商品にフェースプレートを取り付けるには、フェースプレートに適した絶縁取付枠(型番:WTF3710K,WN3710,WTL3710)などが必要です(絶縁取付枠への取付方法はこちら)。フェースプレートに適した絶縁取付枠をご用意ください。当社ではWTF3710KWN3710を販売しております。ぜひご利用ください。
また、東芝WIDE'S用のNDG4302も販売しております。こちらもぜひご利用ください。

      WTF3710K(コスモ用)         WN3710(フルカラー用)        NDG4302(WIDE'S用)            BS-K(NK(P)用)
●ブランク部分にはノイトリックスタイルのパネルマウントコネクタを1つ、取付けることができます。

                          《ノイトリックスタイルパネルマウントコネクタ》
ノイトリックスタイルのパネルマウントベゼル(3013BUSXLRBK)を介してスナップイン中継アダプタスナップイン中継ケーブルを取付けることもできます。

パネルマウントベゼル(3013BUSXLRBK)   スナップイン中継コネクタ          スナップイン中継ケーブル

●コネクタの取付にはM3ネジが2本必要です。M3ネジは付属しておりませんのでお客様にてご用意ください。
●パナソニック製のコスモやフルカラーシリーズのフェースプレートに取り付けることができます。東芝製のWIDE-iや神保製のNKシリーズのフェースプレートにも取り付けることができます(下記の【適合フェースプレートと取付枠】を参照)。

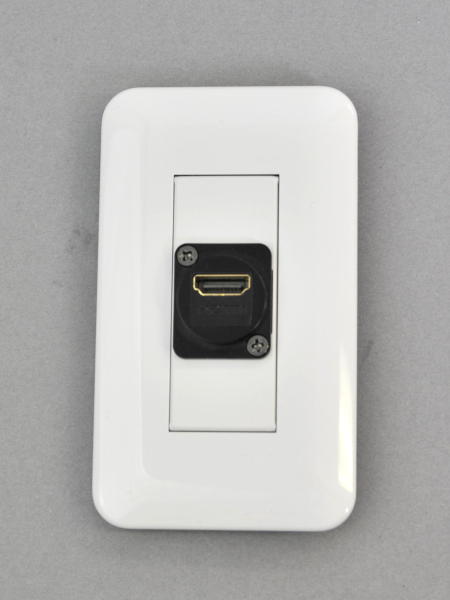

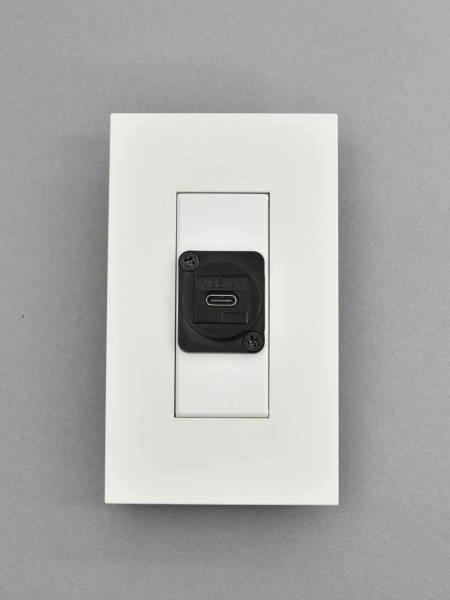

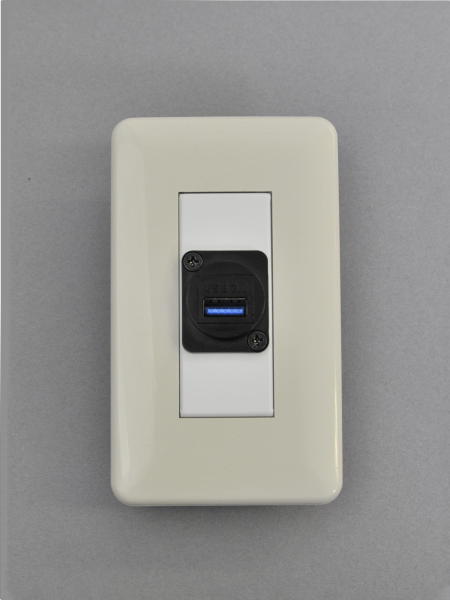

     Panasonicコスモ取付例    Panasonicフルカラー取付例     東芝WIDE-i取付例        神保NK取付例
  端子部:PMNST-HDMI-BK使用 端子部:PMNST-USB3A-BK使用  端子部:PMNST-HDMI-BK使用 端子部:PMNST-USB3C-BK使用
●2連や3連のフェースプレートに取り付けることも可能です。

   東芝WIDE-i(WDG5416WW)の取付例(写真は代表モデルです。)
※2連3連のプレートに神保製配線器具を混在して取り付ける場合は、神保製配線器具の左側にしか当社製品は取り付けることができませんのでご注意ください。

RoHS指令適合品 ⇒⇒適合判定基準はこちら

【関連商品】
パネルマウント HDMI中継メス-メス 黒 【HDMI2.0対応】  【ノイトリック型ベゼルセット品】
パネルマウント RCAコネクタ メス-背面端子台 (赤、白、黄)本体色 黒  【ノイトリック型ベゼルセット品】
パネルマウント USB Type-C (USB3.1)中継メス-メス 黒 【USB3.1対応】  【ノイトリック型ベゼルセット品】
パネルマウント USB3.0 Aタイプ中継メス-メス 黒 【USB3.0対応】ストレート結線タイプ  【ノイトリック型ベゼルセット品】
パネルマウント USB2.0 Aタイプ中継メス-メス 黒  【ノイトリック型ベゼルセット品】
パネルマウント CAT6A 【10Gbps伝送対応】LAN RJ45(STP)中継メス-メス  【ノイトリック型ベゼルセット品】
パネルマウント CAT6 LAN RJ45(UTP)中継メス-メス 黒  【ノイトリック型ベゼルセット品】
パネルマウント RJ12(TEL、FAX)中継メス-メス 黒  【ノイトリック型ベゼルセット品】

【適合フェースプレートと取付枠】
下記のリンクのある商品は当社取り扱いのある商品です。リンクのない商品は取り扱いはございません。ご了承ください。
●パナソニック社
WTF7003W(コスモシリーズフェースプレート)
WTF7006W(コスモシリーズフェースプレート)
WTF8003W(コスモシリーズフェースプレート)
WTF8006W(コスモシリーズフェースプレート)
WTF3710K(コスモシリーズ用絶縁取付枠)

WN6003W(フルカラーシリーズフェースプレート)
WN6006W(フルカラーシリーズフェースプレート)
WN6003SW(フルカラーシリーズフェースプレート)
WN6006SW(フルカラーシリーズフェースプレート)
WN3710(フルカラーシリーズ用絶縁取付枠)

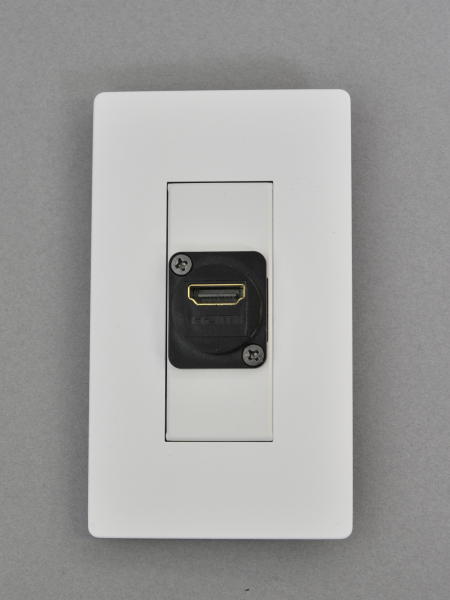

WTL7003W(アドバンスシリーズフェースプレート)
WTL7006W(アドバンスシリーズフェースプレート)
WTL3710S(アドバンスシリーズ用絶縁取付枠)

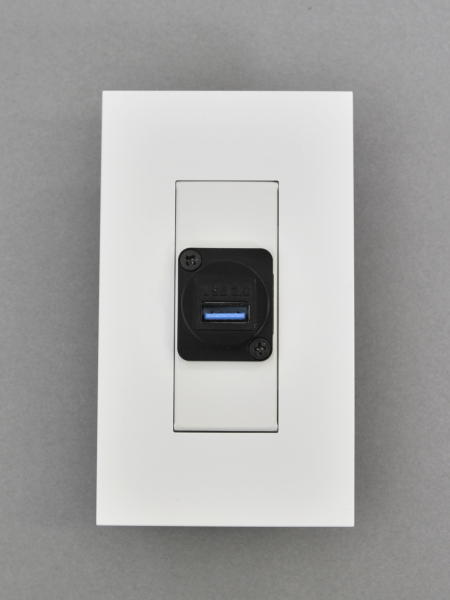

WNS6003W(SO-STYLEシリーズフェースプレート)
WNS6006W(SO-STYLEシリーズフェースプレート)
WTL3710K(SO-STYLEシリーズ用絶縁取付枠)

●東芝社
WDG5413(WW)(WIDEiシリーズフェースプレート)
WDG5416(WW)(WIDEiシリーズフェースプレート)
WDG5419(WW)(WIDEiシリーズフェースプレート)
NDG5413(WW)(E'sシリーズフェースプレート)
NDG4302(WIDEi、E's共用絶縁取付枠)
●神保電器社
WJD-3(J-WIDE2ピースコンセントWJDシリーズフェースプレート)
WJD-33(J-WIDE2ピースコンセントWJDシリーズフェースプレート)
HBP-3U(ニューマイルドビーシリーズフェースプレート)
HBP-3U-2(ニューマイルドビーシリーズフェースプレート)
NKP-3UF PW(ニューマイルドビーシリーズフェースプレート)
NKP-3UF-2 PW(ニューマイルドビーシリーズフェースプレート)
BS-K(J-WIDE2ピースコンセント、ニューマイルドビー用絶縁取付枠)

WJE-3(J-WIDEコンセントWJEシリーズフェースプレート)
WJE-33(J-WIDEコンセントWJEシリーズフェースプレート)
WJK-1(J-WIDEコンセント用絶縁取付枠)

コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)


【ご注意】
◆ノイトリック社のDLXシリーズ端子をご使用の場合はP-201790をご利用ください。

                            《ノイトリック社DLXシリーズ》

          《P-201790》
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。


型番 タイプまたは長さ 単価 数量 カート
P-201801ノイトリックスタイル
ブランク1口
¥ 420
(税込み ¥ 462)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
