パネルマウント HDMI中継メス-メス 黒 【HDMI2.0対応】  【ノイトリック型ベゼルセット品】

パネルマウント HDMI中継メス-メス 黒 【HDMI2.0対応】  【ノイトリック型ベゼルセット品】
210HD06G2BK図面   RoHS適合書
3013BUSXLRBK図面   パネルカット寸法

【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのHDMI端子です。
●こちらの商品は【HDMI2.0対応の中継アダプタの210HD06G2BK】【ノイトリックDLXサイズのベゼル 3013BUSXKRBK】を組合せた商品となります。

   ≪210HD06G2BK≫      ≪3013BUSXLRBK≫
●商品は弊社にてスナップイン中継コネクタとベゼルを組み立てた上、出荷いたします。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。

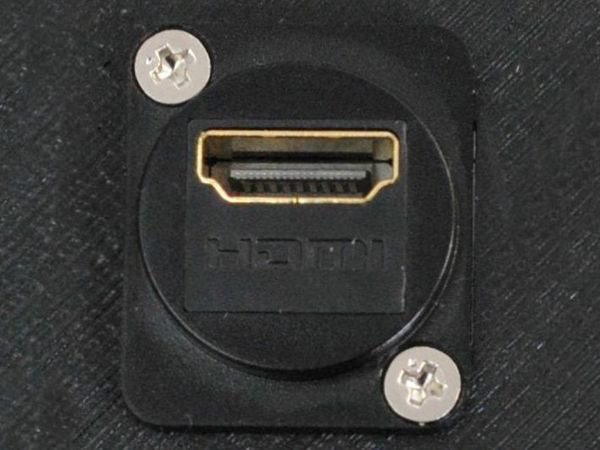

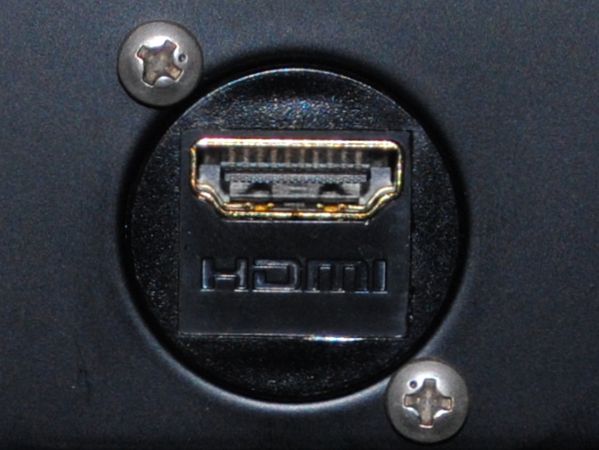

 ≪裏面から取付けた例≫    ≪表面から取付けた例≫

≪取付パネルカット寸法≫(図面をクリックしていただくと拡大します。)
  ◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。


RoHS指令適合品 ⇒⇒適合判定基準はこちら


【210HD06G2BKについて】
●全長が18.2㎜と短尺型ですので、壁内スペースが狭い場所にも取り付けられます(HDMI1.4対応のSIM-HDMI-BK-Sに比べ全長が約10mm短くなっています)。
●高解像度のデジタル映像の伝送に使用されるHDMIコネクタのスナップイン中継コネクタです。
●コネクタ形状はメス-メスの中継アダプタ型です。
●この商品はHDMI端子がセンターに位置していないためコンセントに取付けた際にもセンターに位置しません。
●HDMIの刻印が入っており、端子識別が安易です。
●壁内配線には一般的なのHDMIケーブル(オス-オス)を使用します。
●4K×2K 60p対応のHDMI Ver 2.0規格(High Speed HDMI Cable with Ethernet)に適合してます。
●HDMI Ethernetチャネル(HDMI HEC)に対応しています(ただし当該機能に対応した機器が必要です)。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの210HD06G2BKの商品ページをご参照ください。

【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定(下記参照)のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル(保持具)です(取付可能なパネル仕様は下記をご参照ください)。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXKRBKの商品ページをご参照ください。


【関連商品】
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE

取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
 取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口

絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
 絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口



【ご注意】
ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

◆ノイトリック製レセプタクルコネクタ取付プレート(製品型番:MFD)は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー(製品型番:SCDFおよびSCDM)は使用できませんのでご注意ください。

型番 タイプまたは長さ 単価 数量 カート
PMNST-HDMI-BKHDMI中継
¥ 1,275
(税込み ¥ 1,402)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
