中継AVコンセント(無塗装銀色ステンレスプレート型、VGA映像用、壁面埋込タイプ)

中継AVコンセント(無塗装銀色ステンレスプレート型、VGA映像用、壁面埋込タイプ)
図面(pdf)   施工方法(WN39929)
RoHS適合書   施工方法(WN3996)

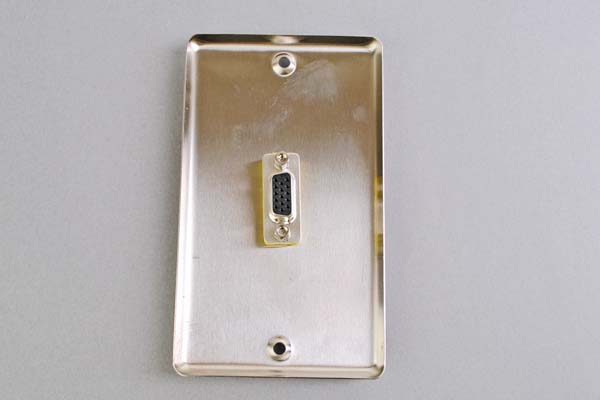

●ミニDsub15ピンのアナログRGB(VGA)映像信号を中継配線できるコンセントプレート(AVコンセント)です。(裏面側から見た写真はこちら、 取付例の写真はこちらまたはこちら をご参照ください)
●スタイリッシュなシルバー調のフェイスプレートタイプです(フェイスプレートは無塗装のステンレス製です)。
●フェイスプレートの外形寸法は日本配線システム工業会に準拠した70×120㎜となっております。
●医療用映像機器やデジタルサイネージ(電子看板)、およびホームシアターなどの住宅内配線での施工用として、ビデオ信号やオーディオ信号を壁面配線する際に便利なAV機器専用のコンセントです。
●ビデオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●なお、この商品を壁面に取り付けるにはパナソニック株式会社製埋込スイッチ取付枠(型番:WT3700)を介して取り付けることとなります(参考写真はこちら)。別売りの部品になりますので、別途ご用意(またはご注文)をお願いいたします。
●さらに、この商品を壁面に取り付けるには、こちらの【はさみ金具】と【取付金具】を介して取り付けることとなります。別売りの部品になりますので、別途ご用意(またはご注文)をお願いいたします。
●また、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください(その他の詳細仕様はこちらに掲載の仕様書などをご参照ください)。
  ヨコ:51mm(+8mm-0mm)、タテ:95mm(+8mm-0mm)
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

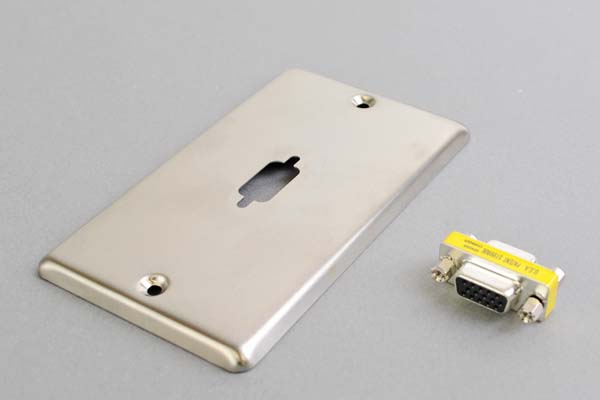

【商品構成】
●フェイスプレート(無塗装銀色ステンレス製)・・・1枚 (プレートの詳細寸法はこちらをご参照ください)
●ミニD-sub15pin(両側メス)中継コネクタ・・・1個
●フェイスプレート取付用M3.5ネジ(長さ6mm)・・・2本
ご納品時は、上記の各構成部品は上記商品写真のように組み立てられておりません(各部品の写真はこちら)。お客様にて組立をお願いいたします。


【ご注意】
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
WPAD-MJ-HD15中継コンセント
VGA映像用
¥ 1,200
(税込み ¥ 1,320)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
