スナップイン中継コネクタ RCAコネクタ メス(赤、白、黄)、背面端子台配線タイプ(本体色:黒色)

スナップイン中継コネクタ RCAコネクタ メス(赤、白、黄)、背面端子台配線タイプ(本体色:黒色)
図面(pdf)   取付方法   取付方法(他社製品へ)
配線説明書   RoHS適合書

●コンポジット映像信号(RCA黄色端子)やアナログのステレオ音声信号(RCA赤白端子)などに幅広く使われるRCAコネクタのスナップイン中継コネクタです。

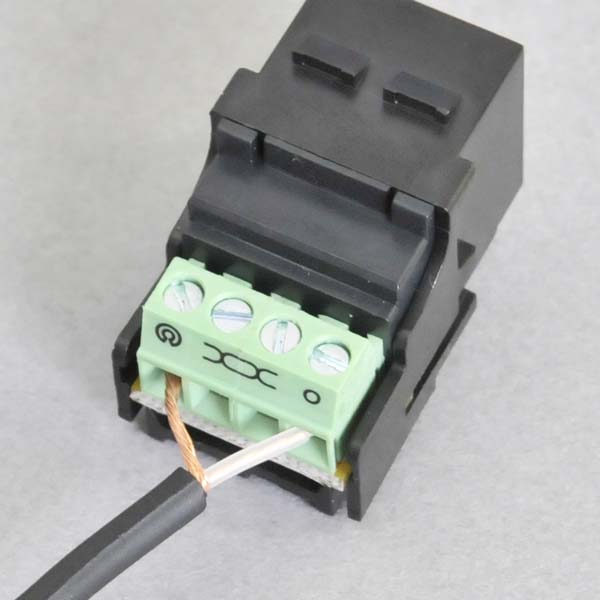

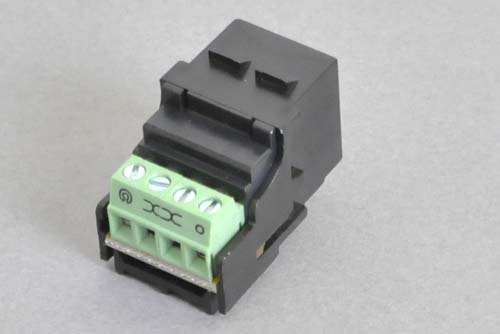

●背面(壁面内側)の配線は端子台に直接電線を接続するタイプですので、壁面内に十分なスペースが無い場所やRCAケーブル以外の電線での配線も可能です。

●端子台へ配線可能な電線太さは、AWG16~AWG24(1.3sq~0.20sq)です。

●端子台のピンアサインメントや配線方法の説明は、こちらの【配線説明書】をご参照ください。
AVコンセント(ブランク型)に直接取り付けて、自由な入出力ポート配置のAVコンセントを設計することができます(取付例(その1)取付例(その2)取付例(その3))。
●また、19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル(板物)への取り付けも可能です。
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
スナップイン中継コネクタ取付枠(ブランクAVコンセント)
ガイドチップを介して、以下のフェースプレートに取り付けることができます。
  コンセント取付ガイドチップ専用フェースプレート(角型、黒色)
  コンセント取付ガイドチップ専用フェースプレート(角丸型、黒色)

板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ

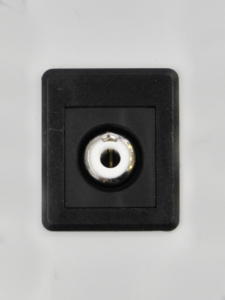

◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。



【ご注意】
◆当該コネクタはインピーダンス未調整の商品です。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。また防塵カバーなどの別部品もご用意しておりませんので、予めご了承ください。

型番 タイプまたは長さ 単価 数量 カート
310RCAWH2STBKRCA<白>¥ 620
(税込み ¥ 682)

まとめ買い見積依頼(50本以上)
310RCARD2STBKRCA<赤>¥ 620
(税込み ¥ 682)

まとめ買い見積依頼(50本以上)
310RCAYL2STBKRCA<黄>¥ 620
(税込み ¥ 682)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
