コンセントチップケーブル コンセント側：USB3.1 TYPE-Cメス横型黒色／壁内側：USB3.1 TYPE-Cオスコネクタのケーブルタイプ 【USB3.1対応】
 |
|
【特長】
●TYPE-CタイプのUSBコネクタ（メス）よりUSBコネクタ（オス）付きのケーブルを引き出したコンセントチップ型の中継ケーブルです。
●USB3.1(Gen 1)に対応しています。
●ケーブル長は1Mまたは2Mです（ただし電線部のみ、コネクタ長さは含まず）。
●この商品はスナップイン中継ケーブルの【FW-406-USB31-CM-2】をガイドチップの【SY-NWT-KV-BK】に組み込んだセット商品です。
【構成部品の写真】
FW-406-USB31-CM-1
SY-NWT-KV-BK
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズへの取り付けることができます。
 |  |

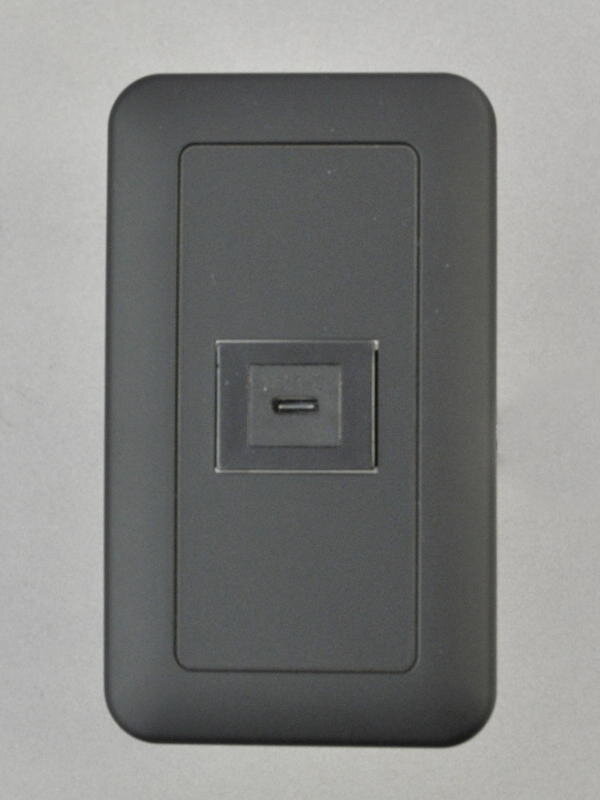

| SY-N-3BKへの取付例 | SY-N10-3BKへの取付例 |
パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。
 |
| パナソニック SO-STYLE取付例 |
 |  |

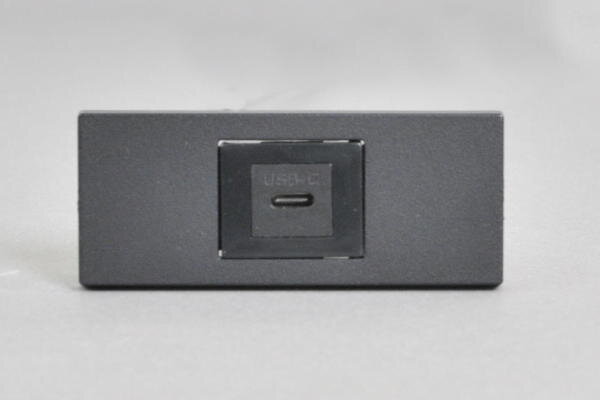

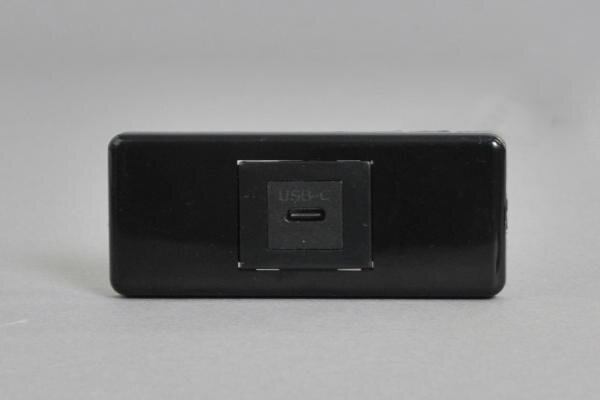

| パナソニックモダンプレート 取付例 | パナソニックSプレート 取付例 |
●RoHS指令適合品 ⇒⇒適合判定基準は、こちらをご覧ください。
スナップイン中継コネクタのみが必要な方は210USB06N2BKの商品ページにてご購入ください。
ガイドチップのみが必要な方はSY-NWT-KV-BKの商品ページにてご購入ください。
【210USB06N2BK】
●パソコンの周辺機器接続等に使われる、AタイプのUSBコネクタ用のスナップイン中継コネクタです。
●USB2.0に対応しています。

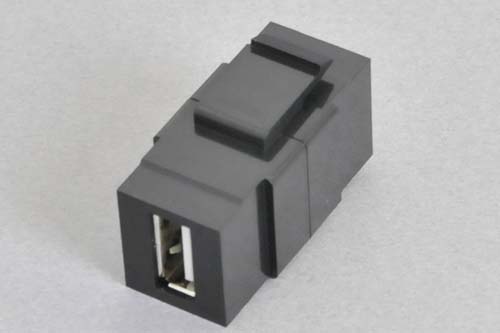

●コネクタ形状は、メス－メスの中継アダプタ型です（背面写真はこちら)。
●AVコンセント（ブランク型）に直接取り付けて、自由な入出力ポート配置のAVコンセントを設計することができます（取付例（その１）、取付例（その２）、取付例（その３））。
●また、19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です（パッチパネル取付例）。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル（板物）への取り付けも可能です。
●ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●壁内配線には、Aコネクタ オスのUSBケーブルが接続できます。
●従来のタイプからモールドタイプに変更したためホコリの侵入を防ぎ、意匠もすっきりします(写真はこちら)。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
【SY-NWT-KV-BK】
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタやスナップイン中継ケーブルを取り付ける際に使用する保持具です。
●また、市販のパナソニックのコンセントプレート（フルカラーやコスモなど）へも、パナソニックの取付枠（WN3700やWN3710やWTF3710Kなど）に取り付けることで使用することが可能です。
※パナソニック社以外でもJIS C8375で規格化された取付枠に取付が可能です(詳細はこちら)。
※パナソニックの新シリーズ・アドバンスにも取付枠WTL3710Kに取り付けることで可能です。
●パナソニック社や神保電器社の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やBS-1PH,BS-2PH）に取り付けることで使用することが可能です(取付例)。
●スナップイン中継コネクタの取り付け方向が【横方向】となる保持具です。
【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型、黒色）
コンセント取付ガイドチップ専用フェースプレート（角丸型、黒色）
 |  |
【ご注意】
◆USB PD（USB Power Delivery）のパワープロファイル対応は65W（20V/3.25A）までです（100W（20V/5A）には非対応です）。
◆USB3.1(Gen 1)の機能を使用するにはEMCAケーブル（Electronically Marked Cable Assembly：電子的捺印付きケーブル）に対応したケーブルを接続した場合のみです。接続構成によっては端子の接続方向（コネクタの挿入方向）が限定されます。正常に信号伝送や充電ができない場合がありますので、予めご了承ください。
◆当商品に複数の延長ケーブルや中継コネクタなどを介して使用した場合、機器間の通信や充電が正しく行われないことがあります。また、ケーブル接続には表裏の区別が限定され接続機器を認識することができない恐れがあります。複数のケーブルを使用したUSB PD（USB Power Delivery）にて充電を行う場合は、接続するケーブルのType-Cコネクタの挿入はリバーシブル（両挿し）には対応せず、どちらか一方向だけの挿入でしか充電することはできません（理由は、相互に接続される端子のCC信号ラインの位置関係によります）。
◆Thunderbolt3やThunderbolt4で規定された信号伝送についての動作や性能は保証しておりませんので、予めご了承ください。
◆当ケーブルを使用したUSB3.1規格通信での機器間の最大伝送距離は「2.5メートルまで」です。なおスナップイン側コネクタからケーブルを延長した場合は、延長後の最大距離が2.5メートル以内でなければ正常に通信できない、または所定の速度で通信できないことがあります。
◆当ケーブルを使用したPDを利用した最大充電規格は65Wまでになります。最大充電距離は「3メートルまで」です。なおスナップイン側コネクタからケーブルを延長した場合は、延長後の最大距離が3メートル以内でなければ正常に充電できない、または所定の速度で充電できないことがあります。
◆当商品は、オルタネートモード（Alternate Mode）には対応しておりません（オルタネートモード（Alternate Mode）での動作は保証していおりません）ので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
