パネルマウント USB Type-C (USB3.1)中継メス-メス 黒 【USB3.1対応】  【ノイトリック型ベゼルセット品】

パネルマウント USB Type-C (USB3.1)中継メス-メス 黒 【USB3.1対応】  【ノイトリック型ベゼルセット品】
SY-USB31-C-BK図面   RoHS適合書
3013BUSXLRBK図面   パネルカット寸法

【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのUSB端子(USB3.1対応両側Type-C メス)です。
●こちらの商品は【USB3.1対応のType-C中継アダプタのSY-USB31-C-BK】【ノイトリックDLXサイズのベゼル 3013BUSXLRBK】に組合せた商品となります。

  ≪SY-USB31-C-BK≫      ≪3013BUSXLRBK≫
●商品は弊社にてスナップイン中継コネクタとベゼルを組み立てた上、出荷いたします。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。

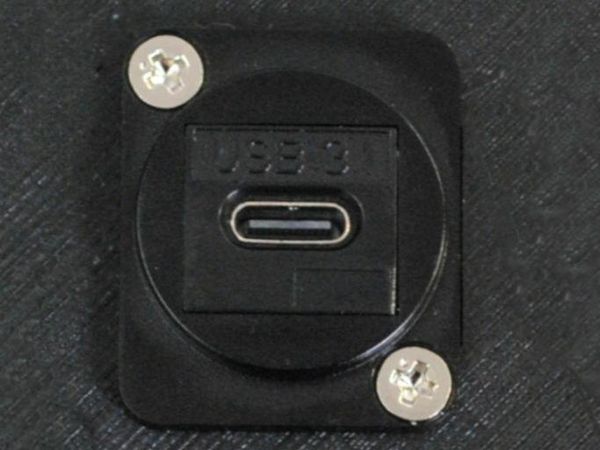

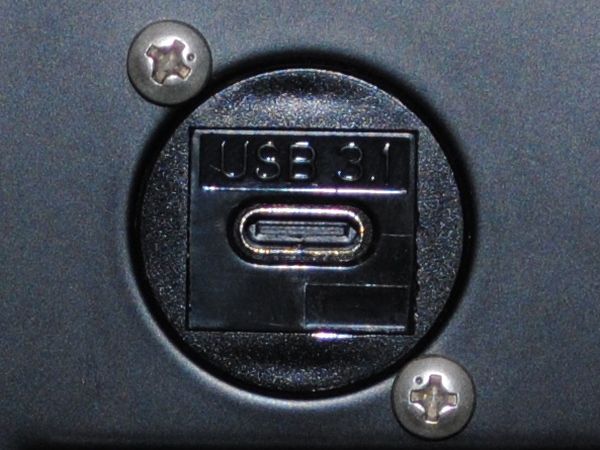

 ≪裏面から取付けた例≫    ≪表面から取付けた例≫


≪取付パネルカット寸法≫(図面をクリックしていただくと拡大します。)
  ◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。


RoHS指令適合品 ⇒⇒適合判定基準はこちら


【SY-USB31-C-BKについて】
●スマートフォンやパソコンの周辺機器接続等に使われる、Type-CコネクタのUSBコネクタ用のスナップイン中継コネクタです。
●USB3.1に対応しています。
●コネクタ形状は、メス-メスの中継アダプタ型です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのSY-USB31-C-BKの商品ページをご参照ください。

【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定(下記参照)のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル(保持具)です(取付可能なパネル仕様は下記をご参照ください)。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXKRBKの商品ページをご参照ください。


【関連商品】
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE

取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
 取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口

絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
 絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口



【ご注意】
USB PD(USB Power Delivery)のパワープロファイル対応は60W(20V/3A)までです(100W(20V/5A)には非対応です)。 なお本商品へのケーブル接続には表裏の区別があります。USB PD(USB Power Delivery)にて充電を行う場合は、接続するケーブルのType-Cコネクタの挿入はリバーシブル(両挿し)には対応せず、どちらか一方向だけの挿入でしか充電することはできません(理由は、相互に接続される端子のCC信号ラインの位置関係によります)ので予めご了承ください。 USB PDによる充電が開始されない場合は、ケーブル側コネクタ端子の挿入方向の表裏を逆向きに変えて挿入してください。
◆更に、EMCAケーブル(Electronically Marked Cable Assembly:電子的捺印付きケーブル)には基本的に対応してなく、端子の接続方向(コネクタの挿入方向)によっては正常に信号伝送や充電ができない場合がありますので、予めご了承ください。
◆当商品は、Thunderbolt3やThunderbolt4で規定された信号伝送についての動作や性能は保証しておりませんので、予めご了承ください。
◆当商品は、オルタネートモード(Alternate Mode)には対応しておりません(オルタネートモード(Alternate Mode)での動作は保証していおりません)ので、予めご了承ください。
ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。

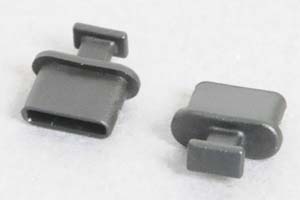

◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

◆ノイトリック製レセプタクルコネクタ取付プレート(製品型番:MFD)は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー(製品型番:SCDFおよびSCDM)は使用できませんのでご注意ください。

型番 タイプまたは長さ 単価 数量 カート
PMNST-USB3C-BKUSB Type-C中継
USB3.1
¥ 1,055
(税込み ¥ 1,160)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
