スナップイン中継コネクタ USBコネクタ(Type-Cコネクタ メス 黒) 【USB3.1対応】

スナップイン中継コネクタ USBコネクタ(Type-Cコネクタ メス 黒) 【USB3.1対応】
図面(pdf)   RoHS適合書
取付方法   取付方法(ガイドチップ)

●スマートフォンやパソコンの周辺機器接続等に使われる、Type-CコネクタのUSBコネクタ用のスナップイン中継コネクタです。
●USB3.1に対応しています。

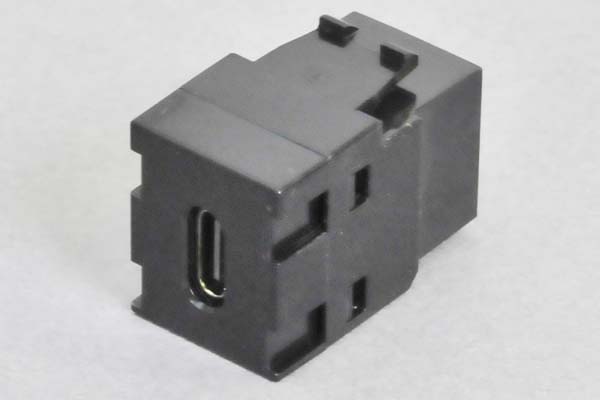

●コネクタ形状は、メス-メスの中継アダプタ型です(背面の写真は下記)。

●壁内配線には、Type-Cコネクタ オスのUSBケーブルが接続できます。
19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル(板物)への取り付けも可能です。



≪パッチパネル取付例≫≪スナップイン中継用ベゼル≫≪ベゼル取付例≫
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
ガイドチップを介して、以下のフェースプレートに取り付けることができます。
  コンセント取付ガイドチップ専用フェースプレート(角型、黒色)
  コンセント取付ガイドチップ専用フェースプレート(角丸型、黒色)


◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。


◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

19インチラック用パッチパネル


【取付例】
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
USB PD(USB Power Delivery)のパワープロファイル対応は60W(20V/3A)までです(100W(20V/5A)には非対応です)。なお本商品へのケーブル接続には表裏の区別があります。USB PD(USB Power Delivery)にて充電を行う場合は、接続するケーブルのType-Cコネクタの挿入はリバーシブル(両挿し)には対応せず、どちらか一方向だけの挿入でしか充電することはできません(理由は、相互に接続される端子のCC信号ラインの位置関係によります)。 USB PDによる充電が開始されない場合は、ケーブル側コネクタ端子の挿入方向の表裏を逆向きに変えて挿入してください。
◆更に、EMCAケーブル(Electronically Marked Cable Assembly:電子的捺印付きケーブル)には基本的に対応してなく、端子の接続方向(コネクタの挿入方向)によっては正常に信号伝送や充電ができない場合がありますので、予めご了承ください。
◆当商品は、Thunderbolt3やThunderbolt4で規定された信号伝送についての動作や性能は保証しておりませんので、予めご了承ください。
◆当商品は、オルタネートモード(Alternate Mode)には対応しておりません(オルタネートモード(Alternate Mode)での動作は保証していおりません)ので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
SY-USB31-C-BKUSB3.1対応
Type-C 黒色
¥ 1,130
(税込み ¥ 1,243)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
