絶縁コンセント取付枠用コンセントモジュール(VGA映像中継用、壁面埋込タイプ)

絶縁コンセント取付枠用コンセントモジュール(VGA映像中継用、壁面埋込タイプ)
コネクタ部図面(pdf)   プレート部図面(pdf)
RoHS適合書   施工方法

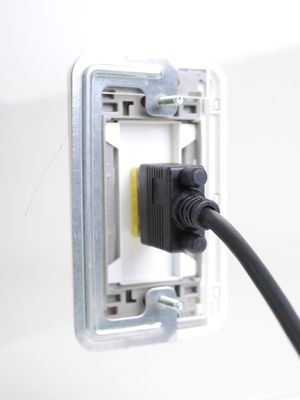

●ミニDsub15ピンのアナログRGB(VGA)映像信号を中継配線できるコンセントモジュールです。(裏面側から見た写真はこちら

壁面用フェースプレートへの取付例
●医療用映像機器やデジタルサイネージ(電子看板)、およびホームシアターなどの住宅内配線での施工用として、ビデオ信号やオーディオ信号を壁面配線する際に便利なAV機器専用のコンセントとして利用可能です。
●ビデオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●この商品にフェースプレートを取り付けるには、フェースプレートに適した絶縁取付枠(型番:WTF3710K,WN3710,WTL3710Kなど)が必要です(絶縁取付枠への取付方法はこちら)。フェースプレートに適した絶縁取付枠をご用意ください。当社ではWTF3710KWN3710WTL3710Kを販売しております。ぜひご利用ください。
また、東芝WIDE-i絶縁取付枠のNDG4302も販売しております。こちらもぜひご利用ください。

WTF3710K(コスモ)WN3710(フルカラー) NDG4302(WIDE-i)BS-K(NK(P))

●パナソニック製のコスモやフルカラーのフェースプレートに取り付けることができます。東芝製のWIDE-iや神保製のNKのフェースプレートにも取り付けることができます(下記の【適合フェースプレートと取付枠】を参照)。

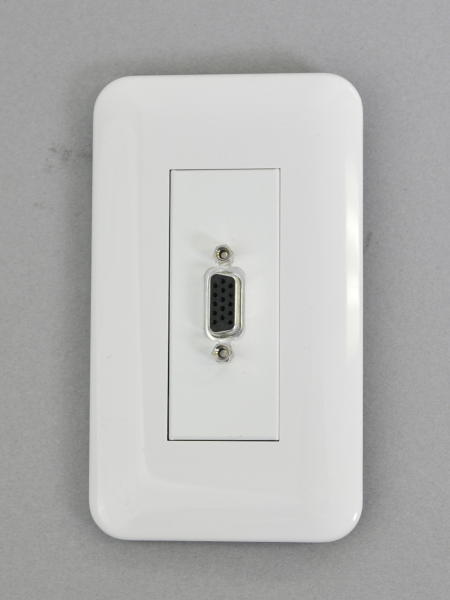

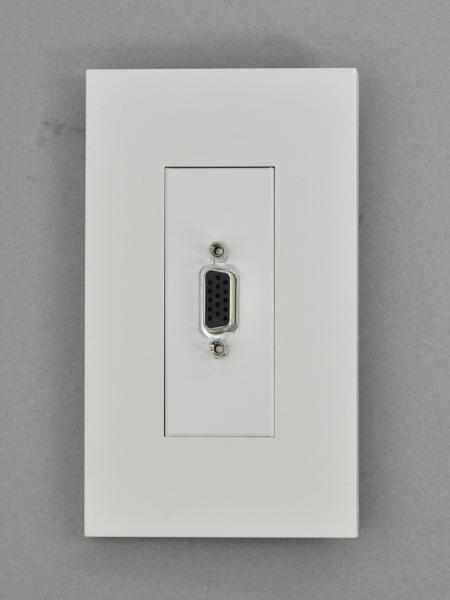

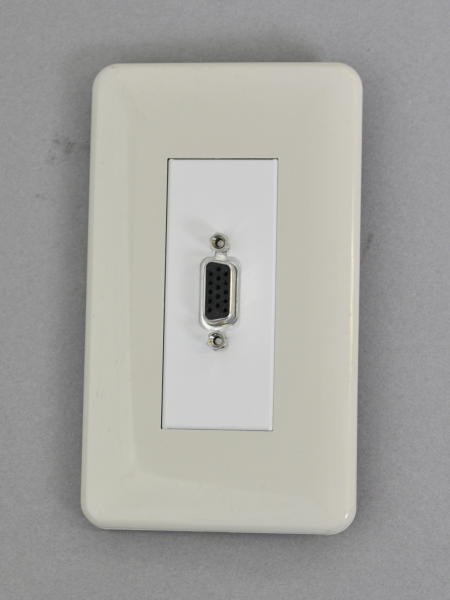

Panasonicコスモ取付例Panasonicフルカラー取付例東芝WIDE-i取付例神保NK取付例

●パナソニックの新シリーズ・アドバンスやSO-STYLEのフェースプレートにも取付枠WTL3710Kに取り付けることで可能です。
WTL3710K(アドバンス・SO-STYLE共用)

BTK-HD15の取付例

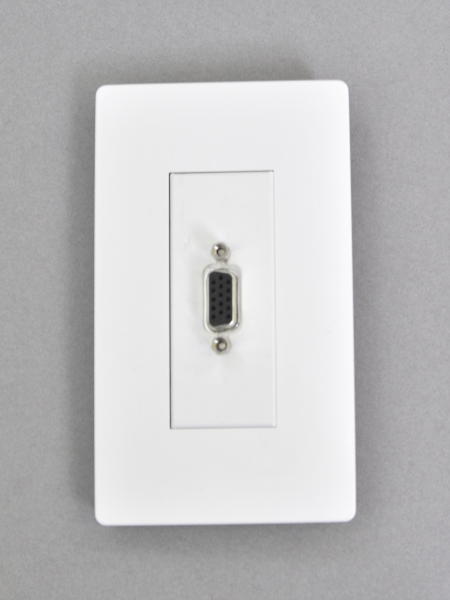

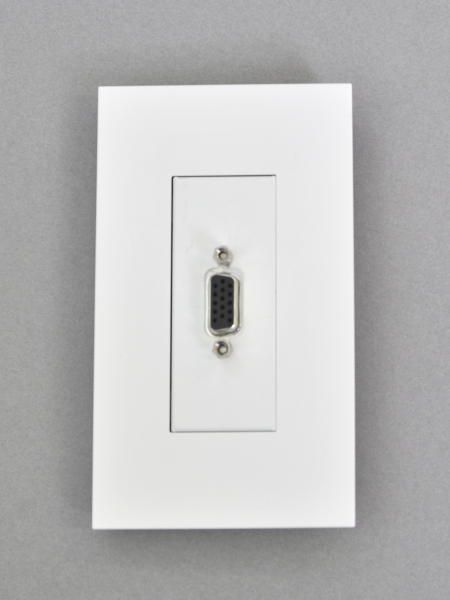

Panasonicアドバンス取付例PanasonicSO-STYLE取付例

●2連や3連のフェースプレートに取り付けることも可能です(下記の【適合フェースプレートと取付枠】を参照)。
パナソニック社製コスモの取付例(写真は代表モデルです。)

●さらに、この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります(施工方法はこちら)。別途ご用意(またはご注文)をお願いいたします。
●なお、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください。
  ヨコ:51mm(+8mm-0mm)、タテ:95mm(+8mm-0mm)
●インシュレーター(絶縁部)の色は、調達するロットにより青になる場合があります。自然切替となりますので、調達ごとの変更のご連絡は、個別では行っておりません。ご了承ください。

RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

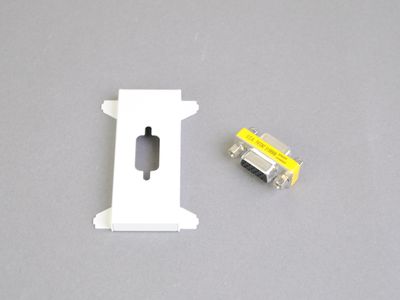

【商品構成】
●コンセント組み込み用プレート(白塗装ステンレス製)・・・1枚
●ミニD-sub15pin(両側メス)中継コネクタ・・・1個
ご納品時は、上記の各構成部品は上記商品写真のように組み立てられておりません(各部品の写真はこちら)。お客様にて組み立てをお願いいたします。
-

【適合フェースプレートと取付枠】
下記のリンクのある商品は当社取り扱いのある商品です。リンクのない商品は取り扱いはございません。ご了承ください。
●パナソニック社
WTF7003W(コスモフェースプレート)
WTF7006W(コスモフェースプレート)
WTF8003W(コスモフェースプレート)
WTF8006W(コスモフェースプレート)
WTF3710K(コスモ絶縁取付枠)

WN6003W(フルカラーフェースプレート)
WN6006W(フルカラーフェースプレート)
WN6003SW(フルカラーフェースプレート)
WN6006SW(フルカラーフェースプレート)
WN3710(フルカラー絶縁取付枠)

WTL7003WK(アドバンスフェースプレート)
WTL7006WK(アドバンスフェースプレート)
WTL3710K(アドバンス絶縁取付枠)

WNS6003W(SO-STYLEフェースプレート)
WNS6006W(SO-STYLEフェースプレート)
WTL3710K(SO-STYLE絶縁取付枠)

●東芝社
WDG5413(WW)(WIDE-iフェースプレート)
WDG5416(WW)(WIDE-iフェースプレート)
WDG5419(WW)(WIDE-iフェースプレート)
NDG5413(WW)(E'sフェースプレート)
NDG4302(WIDE-i、E's絶縁取付枠)
●神保電器社
WJD-3(J-WIDE2ピースコンセントWJDフェースプレート)
WJD-33(J-WIDE2ピースコンセントWJDフェースプレート)
HBP-3U(ニューマイルドビーフェースプレート)
HBP-3U-2(ニューマイルドビーフェースプレート)
NKP-3UF PW(ニューマイルドビーフェースプレート)
NKP-3UF-2 PW(ニューマイルドビーフェースプレート)
BS-K(J-WIDE2ピースコンセント、ニューマイルドビー絶縁取付枠)

WJE-3(J-WIDEコンセントWJEフェースプレート)
WJE-33(J-WIDEコンセントWJEフェースプレート)
WJK-1(J-WIDEコンセント用絶縁取付枠)

コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)

【ご注意】
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。
◆インシュレーター(絶縁部)の色は、調達するロットにより青になる場合があります。自然切替となりますので、調達ごとの変更のご連絡は、個別では行っておりません。ご了承ください。



型番 タイプまたは長さ 単価 数量 カート
BTK-HD15VGA中継用¥ 1,100
(税込み ¥ 1,210)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
