AVコンセントとは？

コンセントチップ（スナップインセット品）　コンセント側：HDMIメス／壁内側：HDMIメス　縦型 背面アングル方向配線引き出しタイプ　白【HDMI2.0対応】

コンセントチップ（スナップインセット品）　コンセント側：HDMIメス／壁内側：HDMIメス　縦型 背面アングル方向配線引き出しタイプ　白【HDMI2.0対応】
210HD05G2WH図面(pdf)   RoHS適合書
SY-NWT-KH-WH図面(pdf)   取付方法

この商品は【210HD05G2WH】と【SY-NWT-KH-WH】のセット商品（組立品）です。

【特徴】
●こちらの構成商品は210HD05G2WHとSY-NWT-KH-WHになります。
　　　　　　　　　　 　　　　　　　
210HD05G2WHSY-NWT-KH-WH
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズへの取り付けることができます。
　　　　　　　　　　　　　　　　

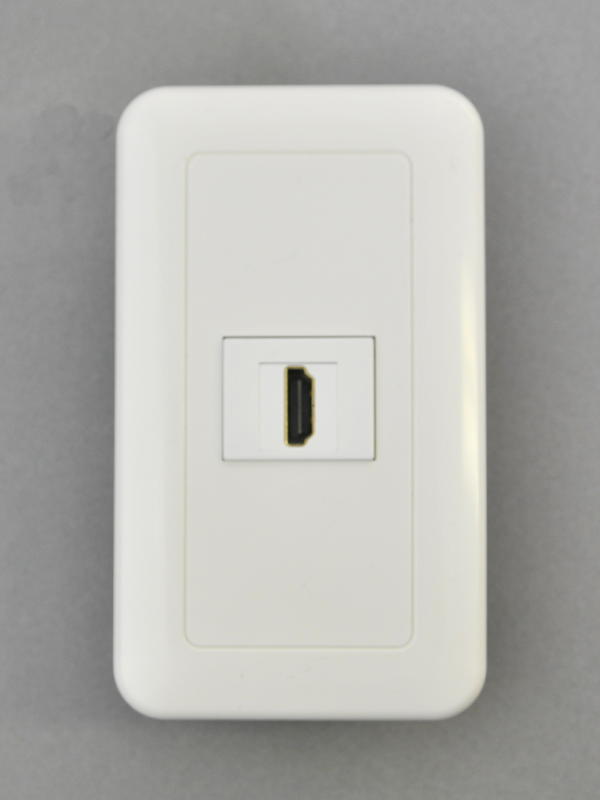

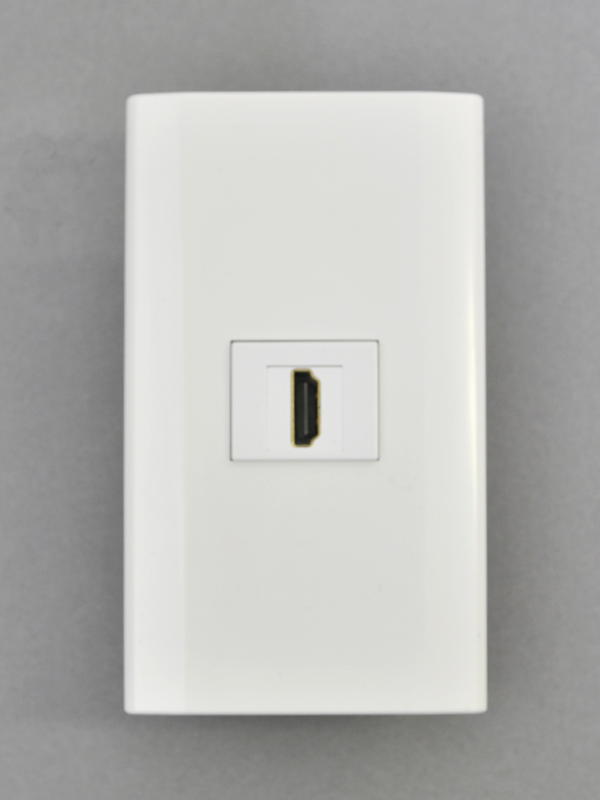

SY-N-1への取付例SY-N10-1への取付例
また、市販のパナソニックや東芝ライテックや神保電器のコンセントプレートにも、使用するメーカーの取付枠に取付けることで可能です。(詳細はこちら)。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

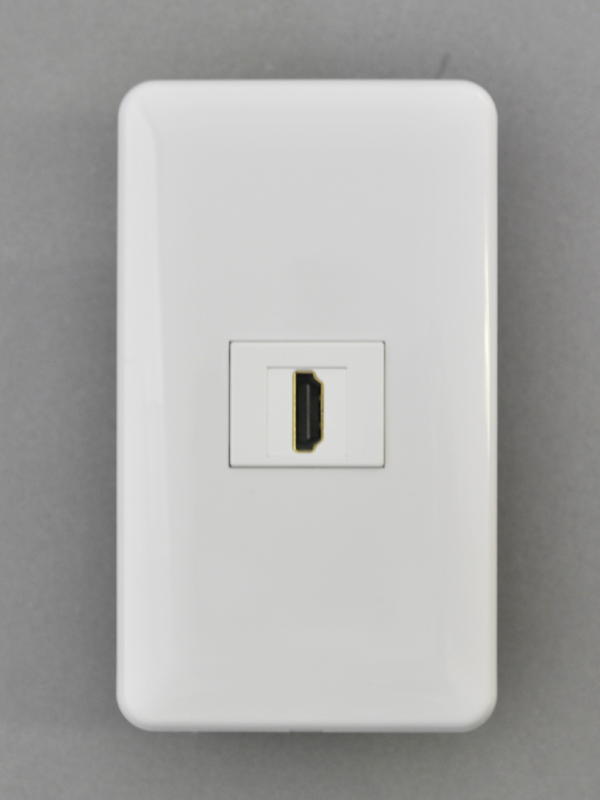

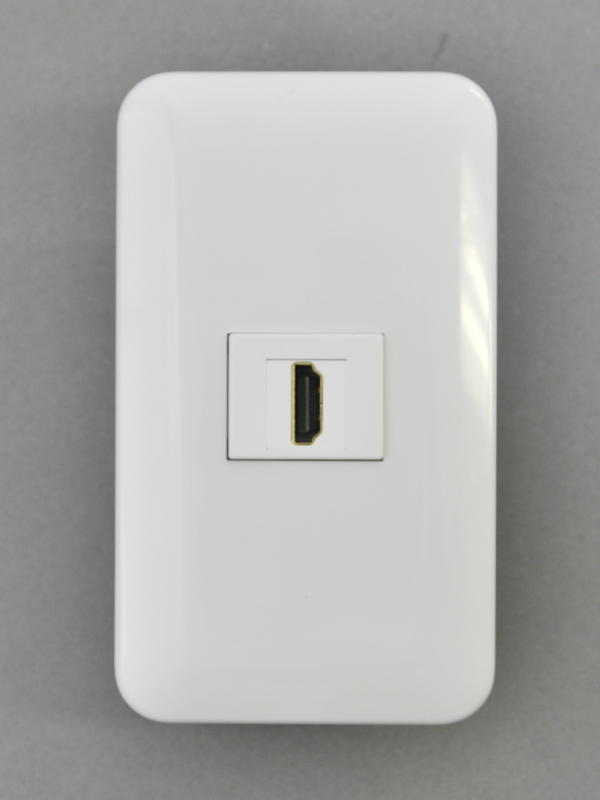

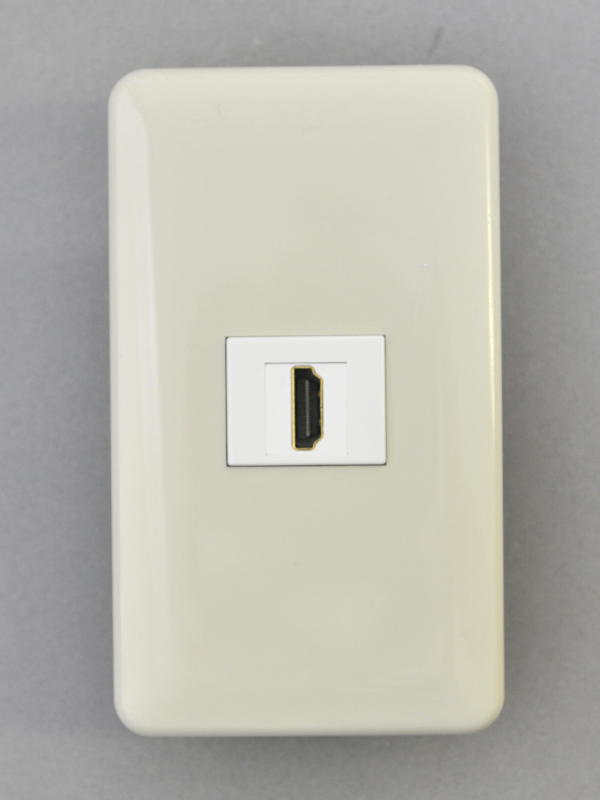

パナソニックコスモ取付例パナソニックフルカラー
(W色)取付例		パナソニックフルカラー

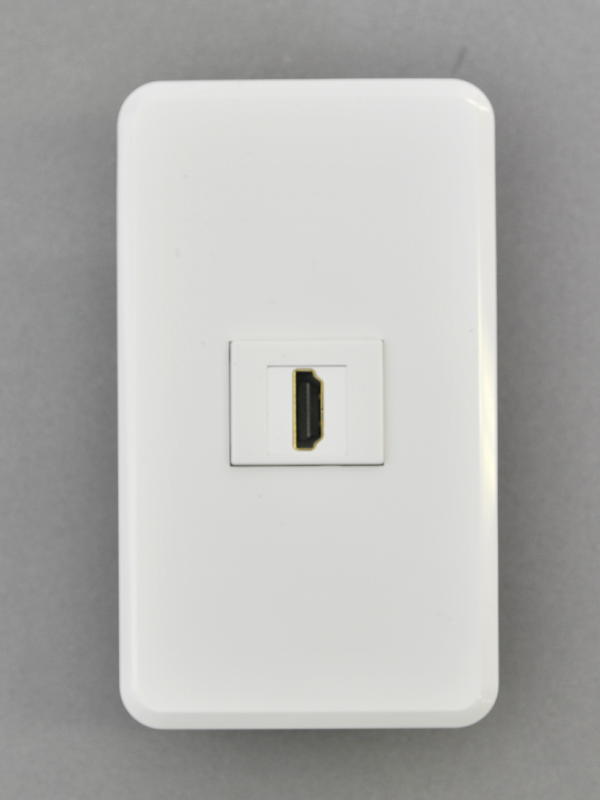

(SW色)取付例		東芝WIDE-i取付例
パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。
　　　　　　　　　　　
パナソニック

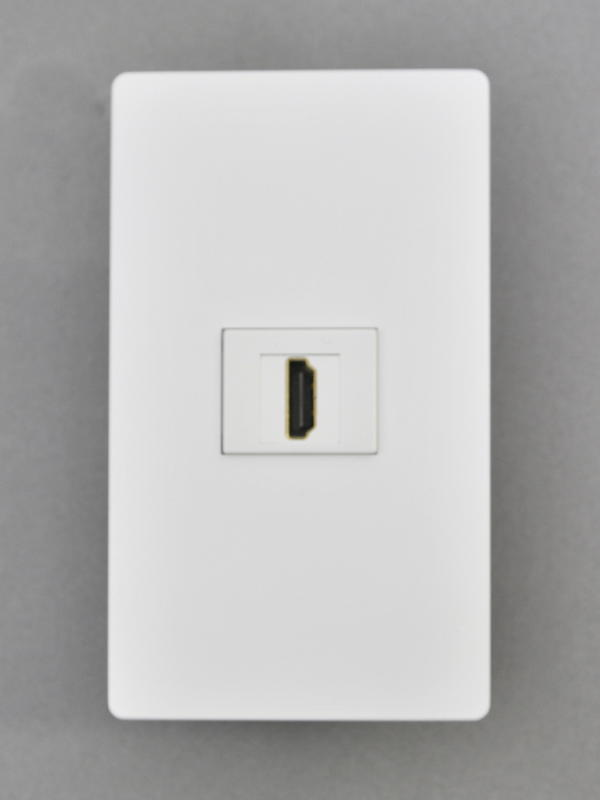

アドバンス取付例		パナソニック

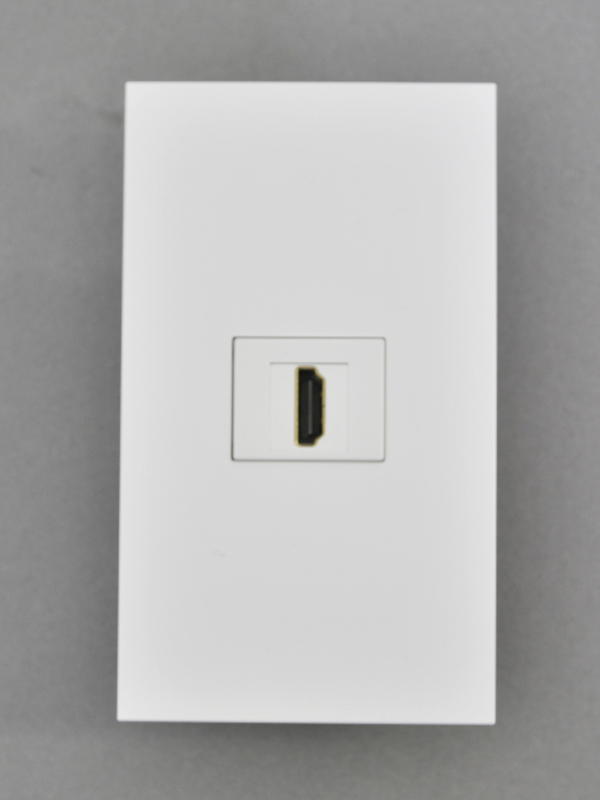

SO-STYLE取付例
　
●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やWCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH）に取り付けることで使用することが可能です(取付例)。
　　　　　　　　　　　　　　　　

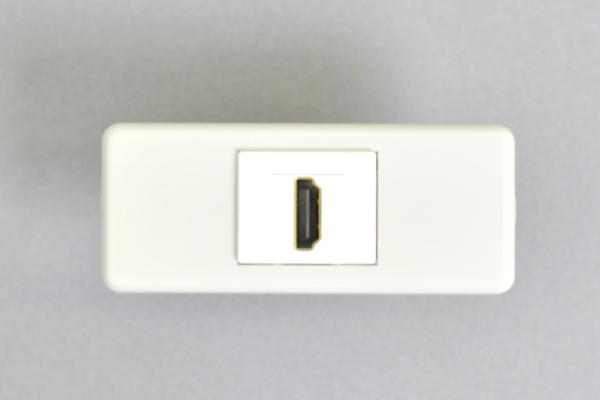

パナソニックモダンプレート

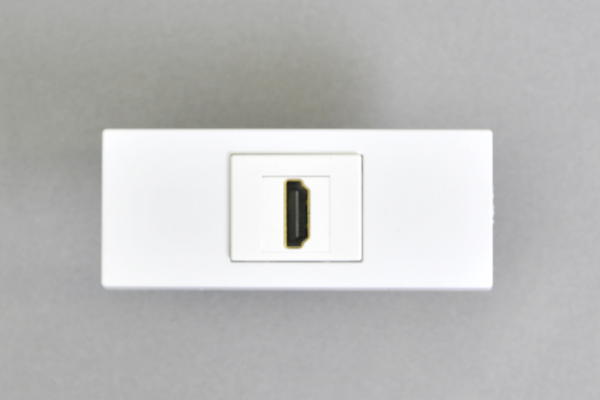

取付例		パナソニックSプレート

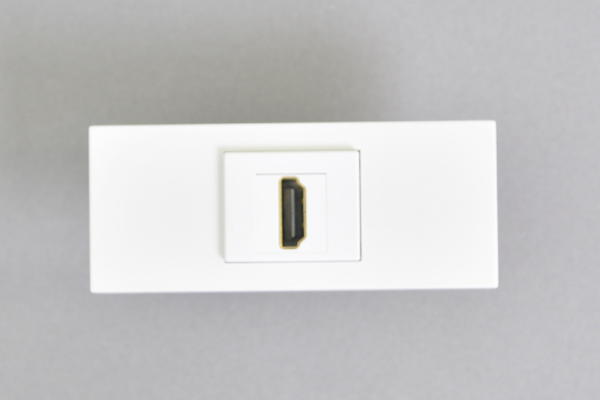

取付例		神保電器NKプレート
取付例
●HDMI2.0に対応しています。
●背面側が９０°アングル方向へケーブルを引き出して配線するタイプのアダプタです。

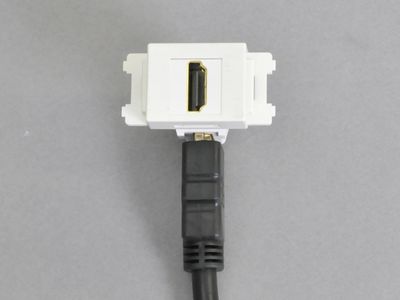

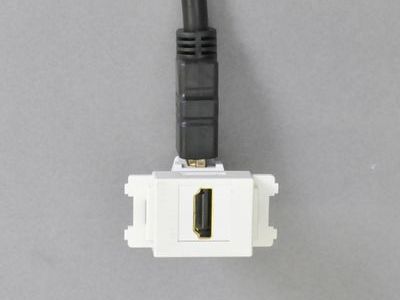

●ケーブルの引き出し方向は以下写真のように上下方向となります。
　　　　　　　　　　　　　　　　
●表面からみたケーブルの引き出し方向は以下のようになります。
　　　

●壁内配線には、HDMI-AタイプのオスコネクタのHDMIケーブルが接続できます。
●4K×2K 60p対応のHDMI Ver 2.0規格（High Speed HDMI Cable with Ethernet）に適合してます。
●HDMI Ethernetチャネル（HDMI HEC）に対応しています（ただし当該機能に対応した機器が必要です）。
●4K×2K解像度（3840×2160：50/60pおよび4096×2160：50/60p）に対応しています（ただし当該機能に対応した機器が必要です）。ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合にはHDMIエクステンダーや、High Speed規格に対応したリピーター内蔵ケーブルの併用をお奨めします。
※なお、HDMI Ver.2.0規格や4K×2K解像度での伝送には、ソース機器、ディスプレイ機器、中継アダプタやケーブルを含めた経路上の全ての機器がHDMI Ver.2.0規格や4K×2K解像度に対応している必要があります（配線経路に一部でも対応していない要素がある場合はHDMI Ver.2.0規格や4K×2K解像度での伝送を実現することはできません）。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

スナップイン中継コネクタのみが必要な方は210HD05G2WHの商品ページにてご購入ください。
ガイドチップのみが必要な方はSY-NWT-KH-WHの商品ページにてご購入ください。


【210HD05G2WH】
●高解像度のデジタル映像の伝送に使用されるHDMIコネクタタイプのスナップイン中継コネクタです。
●HDMI2.0に対応しています。
●背面側が９０°アングル方向へケーブルを引き出して配線するタイプのアダプタですので、背面が狭い場所での利用に最適です。使用するガイドチップの種類によって、ケーブル引き出し方向を上下左右の４方向の選択が可能です。

詳しくはこちらの【210HD05G2WH】の商品ページをご確認ください。

【SY-NWT-KH-WH】
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタやスナップイン中継ケーブルを取り付ける際に使用する保持具です。
●また、市販のパナソニックのコンセントプレート（フルカラーやコスモなど）へも、パナソニックの取付枠（WN3700やWN3710やWTF3710Kなど）に取り付けることで使用することが可能です。
※パナソニック社以外でもJIS C8375で規格化された取付枠に取付が可能です(詳細はこちら)。
パナソニックの新シリーズ・アドバンスにも取付枠WTL3710Kに取り付けることで可能です。
●パナソニック社や神保電器社の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やBS-1PH,BS-2PH）に取り付けることで使用することが可能です(取付例)。
●スナップイン中継コネクタの取り付け方向が【縦方向】となる保持具です。


【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼USBやLANなど、通信系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型）
コンセント取付ガイドチップ専用フェースプレート（角丸型）
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。


【ご注意】
◆当該商品は、板厚7㎜を超える板（石膏ボードなど）に取り付けた場合、壁面内配線ケーブルのコネクタ部が板と干渉してケーブルが接続できない場合がありますので、板厚7㎜を超える板への使用はお奨めしませんのでご注意ください。
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
CC-LHDMI-WH-KHHDMIコンセントチップ
Lアングル
タテ　白		¥ 1,260
(税込み ¥ 1,386)
まとめ買い見積依頼（50本以上）
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
