スナップイン中継コネクタ 両側HDMIメス端子、背面アングル方向配線引き出しタイプ、白 【HDMI2.0対応】

スナップイン中継コネクタ 両側HDMIメス端子、背面アングル方向配線引き出しタイプ、白 【HDMI2.0対応】
図面(pdf)   RoHS適合書
取付方法   取付方法(他社製品へ)

●高解像度のデジタル映像の伝送に使用されるHDMIコネクタタイプのスナップイン中継コネクタです。
●HDMI2.0に対応しています。
●背面側が90°アングル方向へケーブルを引き出して配線するタイプのアダプタですので、背面が狭い場所での利用に最適です。使用するガイドチップの種類によって、ケーブル引き出し方向を上下左右の4方向の選択が可能です(下記参照)。
●ヨコ型のガイドチップのSY-NWT-KV-WHSY-NWT-KV-BKに取り付ければ、下記のように左方向または右方向にケーブルを引き出せます。


●タテ型のガイドチップのSY-NWT-KH-WHSY-NWT-KH-BKに取り付ければ、下記のように上方向または下方向にケーブルを引き出せます。


●壁内配線には、HDMI-AタイプのオスコネクタのHDMIケーブルが接続できます。
●4K×2K 60p対応のHDMI Ver 2.0規格(High Speed HDMI Cable with Ethernet)に適合してます。
●HDMI Ethernetチャネル(HDMI HEC)に対応しています(ただし当該機能に対応した機器が必要です)。
●4K×2K解像度(3840×2160:50/60pおよび4096×2160:50/60p)に対応しています(ただし当該機能に対応した機器が必要です)。ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合にはHDMIエクステンダーや、High Speed規格に対応したリピーター内蔵ケーブルの併用をお奨めします。
※なお、HDMI Ver.2.0規格や4K×2K解像度での伝送には、ソース機器、ディスプレイ機器、中継アダプタやケーブルを含めた経路上の全ての機器がHDMI Ver.2.0規格や4K×2K解像度に対応している必要があります(配線経路に一部でも対応していない要素がある場合はHDMI Ver.2.0規格や4K×2K解像度での伝送を実現することはできません)。
●HDMI規格ですので、音声信号の伝送にも対応しています。
19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル(板物)への取り付けも可能です。

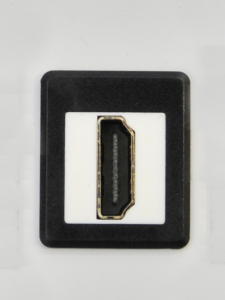

≪パッチパネル取付例≫≪スナップイン中継用ベゼル≫≪ベゼル取付例≫
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
壁面埋込コンセントプレート(フェースプレート) ※取付ガイドチップが必要です。
板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。

◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用)


◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用)


19インチラック用パッチパネル

【取付例】
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
当該商品は、ガイドチップと取付枠を介して板厚7㎜を超える壁面(石膏ボードなど)に取り付けた場合、壁面内配線ケーブルのコネクタ部が板と干渉してケーブルが接続できない場合がありますので、板厚7㎜を超える板への使用はお奨めしませんのでご注意ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
210HD05G2WHHDMIスナップイン、
Lアングル、白
¥ 1,100
(税込み ¥ 1,210)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
