スナップイン中継コネクタ スピーカーケーブル用バナナ端子 赤タイプおよび黒タイプ

スナップイン中継コネクタ スピーカーケーブル用バナナ端子 赤タイプおよび黒タイプ
図面(pdf)   RoHS適合書
取付方法   取付方法(他社製品へ)

●バナナプラグ付きのスピーカーケーブルに使用できるスナップイン中継コネクタです。

   バナナプラグ付スピーカーケーブル例

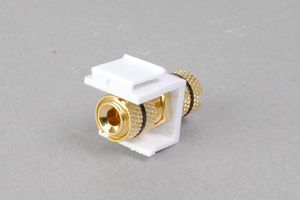

●端子はメスメスの中継コネクタとなっております(背面の写真はこちら)
●配線には一般的なスピーカーケーブルを使用して配線してください。表面、裏面ともにバナナプラグを用いることはできません(詳しくは【ご注意】をご参照ください)。

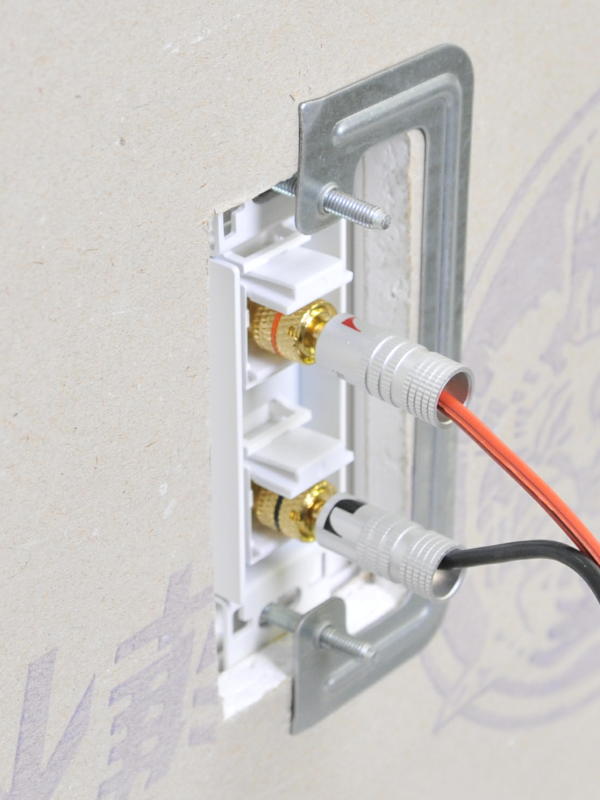

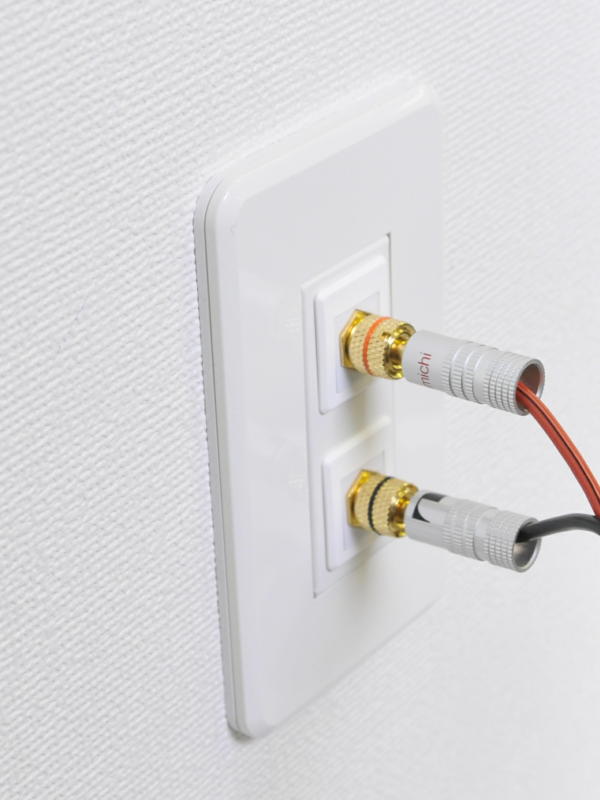

     バナナプラグ使用例(表面)   バナナプラグ使用時の例(裏面)
裏面にバナナプラグを用いた場合は表面はバラ線のスピーカーケーブルのみの使用しかできません。


●表面、裏面ともにバラ線のスピーカーケーブルを使用することもできます。

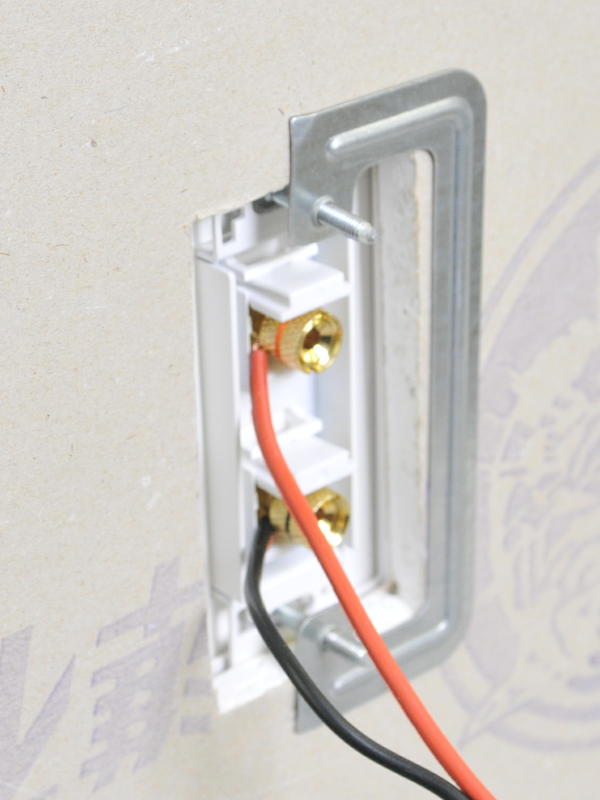

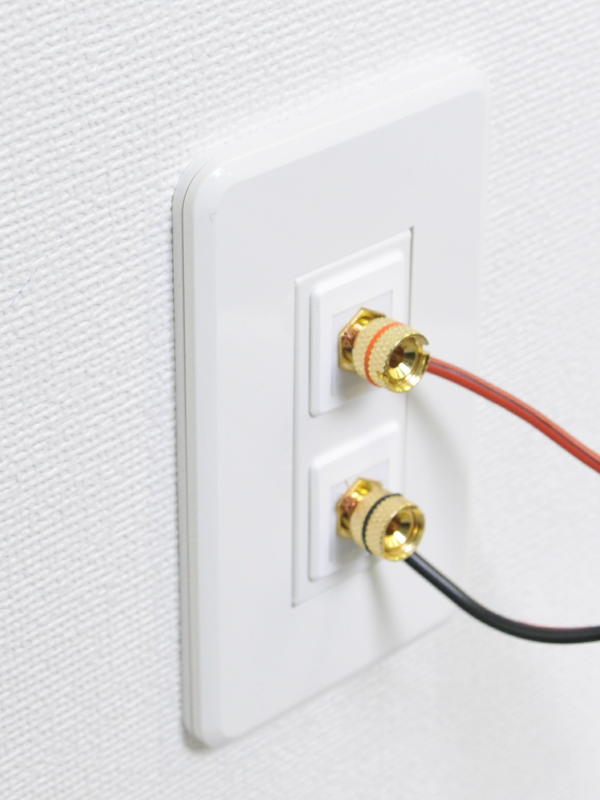

   バラ線での使用例(表面)   バラ線での使用例(裏面)

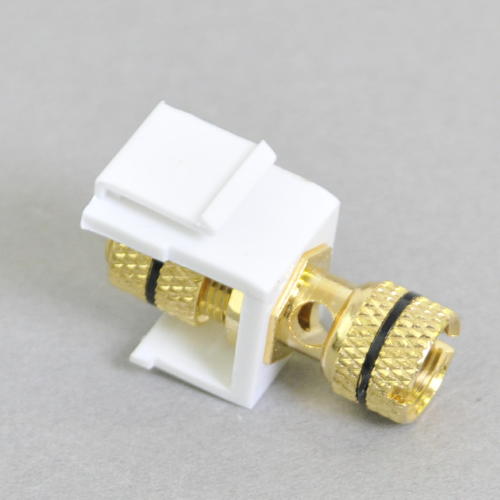

 バラ線のスピーカーケーブルの取付けは、端子のネジを緩めますと、穴が出てきますので、その穴にケーブルを差し込み再びネジを締めます。

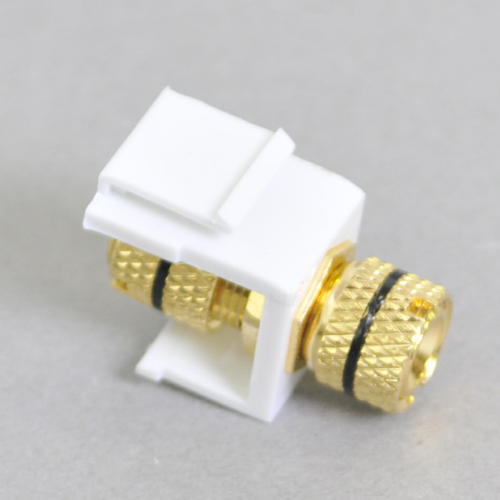

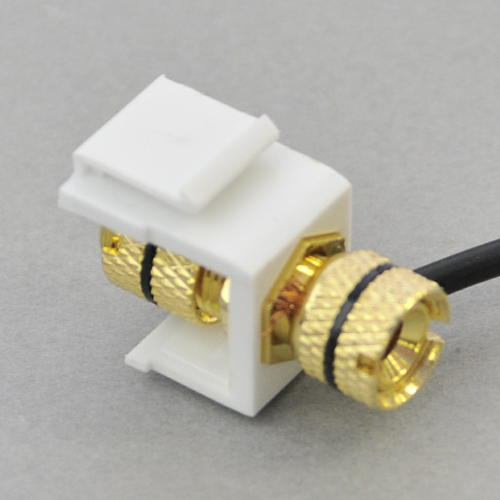

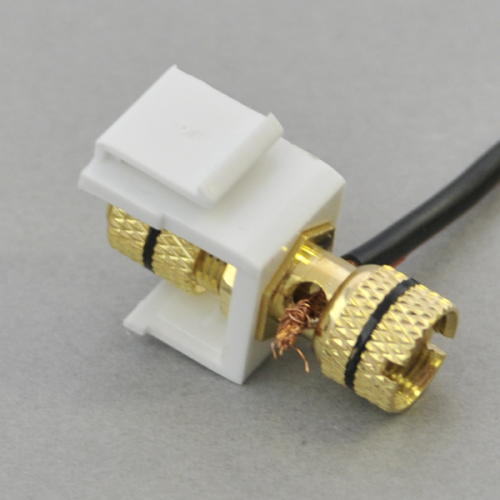

   ①ネジが締まった状態 ②ネジが緩んだ状態 ③ケーブルを差し込む ④再びネジを締める

●赤タイプと黒タイプの2種類があります(端子ネジ部のリング色で識別します)。

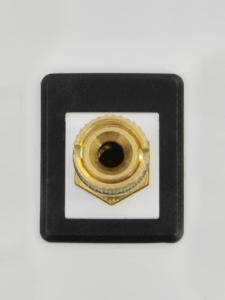

19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル(板物)への取り付けも可能です。

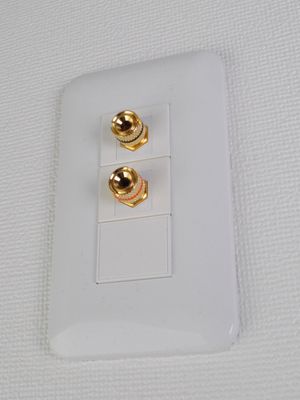

ガイドチップを用いて他社製のコンセントプレートに取り付ける(取付例)ことが可能です(詳細はこちら)。
※ガイドチップに組込ますと壁内側のバラ線でのケーブル結線でできなくなります。バラ線結線でガイドチップをご利用いただく場合はケーブル結線を行った上、ガイドチップに組み込んでください。


【関連商品】
下記の関連商品も合わせてご検討ください。
壁面埋込コンセントプレート(フェースプレート) ※取付ガイドチップが必要です。
板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。

◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

19インチラック用パッチパネル


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。また防塵カバーなどの別部品もご用意しておりませんので、予めご了承ください。
◆よって、当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリなどが進入して接触不良になる場合があります。ケーブルを接続しない端子は、端子面に防塵テープを貼るなどの防塵対策を行ってください。
◆ガイドチップに組込ますと壁内側のバラ線でのケーブル結線でできなくなります。バラ線結線でガイドチップをご利用いただく場合はケーブル結線を行った上、ガイドチップに組み込んでください。
◆表面、裏面ともにバナナプラグを用いることはできません。端子全長のクリアランスが足らず、先に差し込んだバナナプラグが押し出されてしまいます。


型番 タイプまたは長さ 単価 数量 カート
FA-371-BC-049-R-Gバナナ端子用
赤タイプ
¥ 500
(税込み ¥ 550)

まとめ買い見積依頼(50本以上)
FA-371-BC-049-K-Gバナナ端子用
黒タイプ
¥ 500
(税込み ¥ 550)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
