スナップイン中継コネクタ 両側RJ-12メス筒型(6極6芯モジュラーコネクタ(メス)、6極4芯RJ-11も適合、カプラータイプ)

スナップイン中継コネクタ 両側RJ-12メス筒型(6極6芯モジュラーコネクタ(メス)、6極4芯RJ-11も適合、カプラータイプ)
図面(pdf)   RoHS見解書
取付方法   取付方法(他社製品へ)

●電話やFAX用のモジュラーケーブルを接続するスナップイン中継コネクタです。
●コネクタは6極6芯結線のRJ-12規格コネクタですが、一般的な電話端子に使用されている6極4芯のRJ-11規格コネクタも接続可能です。

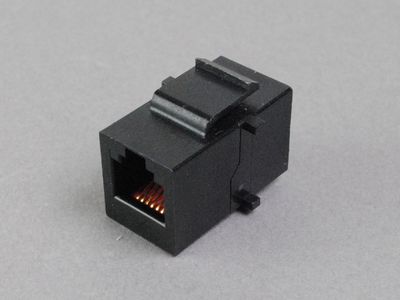

●コネクタ形状は、メス-メスの中継アダプタ型です(写真はこちら)。
●壁内配線側には、市販の6芯、4芯、2芯などの電話用モジュラーケーブルを接続します。
ベゼルを使用すればパネル(板物)への取り付けが商品は可能です。
※こちらの商品はパネル取付時の裏面の寸法が広く干渉するためパッチパネルに取付けることができません。


  ≪ベゼル取付例≫

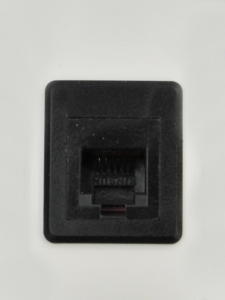

≪スナップイン中継用ベゼル≫
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら

【関連商品】
下記の関連商品も合わせてご検討ください。
ガイドチップを介して、以下のフェースプレートに取り付けることができます。
  コンセント取付ガイドチップ専用フェースプレート(角型、黒色)
  コンセント取付ガイドチップ専用フェースプレート(角丸型、黒色)


板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。

◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)



【取付例】
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
FA-396-6-BKスナップインコネクタ
RJ-12モジュラー用
(カプラータイプ)
¥ 520
(税込み ¥ 572)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
