スナップイン中継ケーブル、HDMI-Aメス-HDMI-Aオス:ストレート方向ケーブル引き出しタイプ 【ケーブル長さ1mと3m】

スナップイン中継ケーブル、HDMI-Aメス-HDMI-Aオス:ストレート方向ケーブル引き出しタイプ 【ケーブル長さ1mと3m】
図面(pdf)   RoHS適合書
取付方法(pdf)

●スナップイン中継コネクタのHDMIメスコネクタからHDMIオスのをケーブル引き出したスナップイン中継ケーブルです。
●ケーブル長は1mと3mの2種類をご用意しております。
●スナップイン中継コネクタの反対側はHDMIコネクタのオス端子を持ったケーブルを引き出しており、HDMI機器に直接挿すことができます。
●4K×2K対応のHDMI Ver 1.4規格(High Speed HDMI Cable with Ethernet)に適合しております。
●4K×2K解像度(3840×2160:30pおよび4096×2160:24p)に対応しています(ただし当該機能に対応した機器が必要です)。ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合には5mを超える長尺に適したケーブルをお使いいただくか、信号増幅器(HDMIエクステンダー)のご使用をお奨めします。
※なお、HDMI Ver.1.4規格や4K×2K解像度での伝送には、HDMI Ver.1.4規格や4K×2K解像度に対応した機器を接続し、かつHDMI Ver.1.4規格や4K×2K解像度に対応したケーブルで配線する必要があります(配線経路に一部でもHDMI Ver.1.4規格や4K×2K解像度に対応していない要素がある場合はHDMI Ver.1.4規格や4K×2K解像度での伝送を実現することはできません。
●音声信号の伝送にも対応しています。

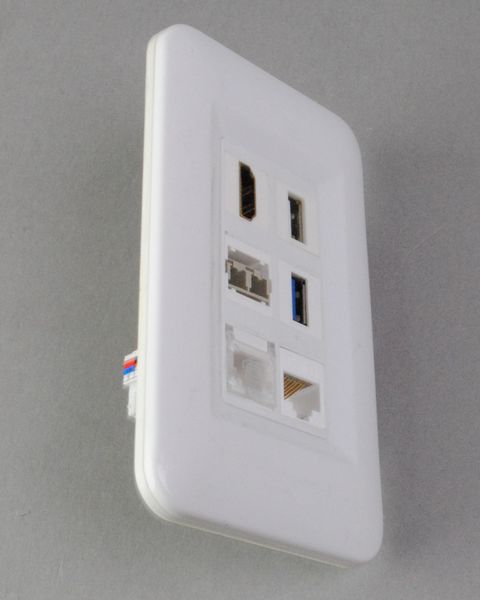

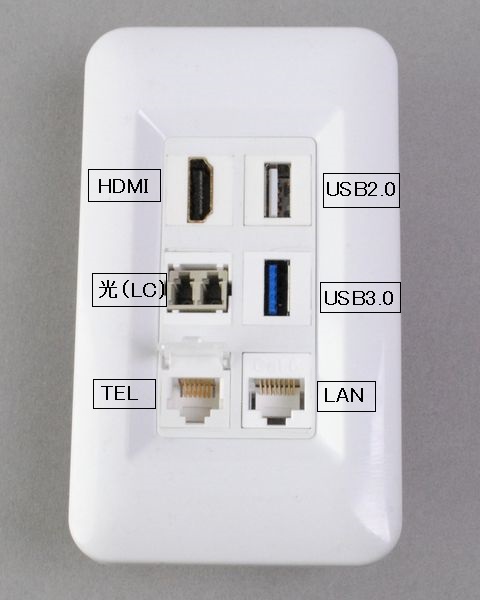

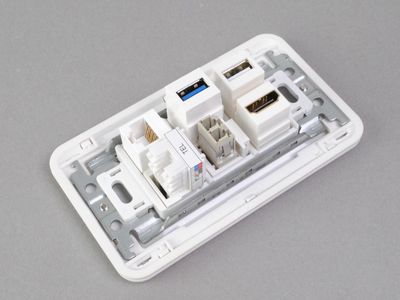

AVコンセント(ブランク型)に直接取り付けて、自由な入出力ポート配置のAVコンセントを設計することができます(取付例(その1)取付例(その2)取付例(その3))。
●また、19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば専用パッチパネル以外のパネル(板物)への取り付けも可能です。
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
◆パナソニックなどの他社製品のフェースプレートに取り付ける際には,下記のコンセント取付ガイドチップが必要になります。
コンセント取付ガイドチップ(タテ取付用)
コンセント取付ガイドチップ(ヨコ取付用)
◆ブランクAVコンセント
ブランクAVコンセント (白塗装金属プレート付き、型番BFPMTW-DCR01-WH)
ブランクAVコンセント (無地金属プレート付き、型番SBFP-DCR01-WH)
ブランクAVコンセント (樹脂製プレート付き、型番BLKFP-PL35-WH01)
板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。

◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)



【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
FW-406-HDMI-FM-1HDMI1.4メス-オス
1m
¥ 2,400
(税込み ¥ 2,640)

まとめ買い見積依頼(50本以上)
FW-406-HDMI-FM-3HDMI1.4メス-オス
3m
¥ 2,600
(税込み ¥ 2,860)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
