スナップイン中継コネクタ LCコネクタ メス (SIM-DLC-WHの後継品)

スナップイン中継コネクタ LCコネクタ メス (SIM-DLC-WHの後継品)
図面(pdf)   RoHS適合書
取付方法   取付方法(他社製品へ)

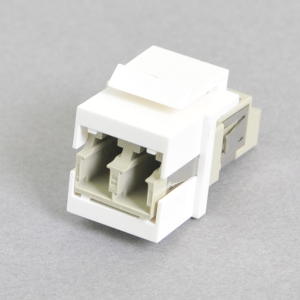

●光ファイバーケーブルに使用されるLCコネクタを接続する、2芯(Duplex)用のスナップイン中継コネクタです。

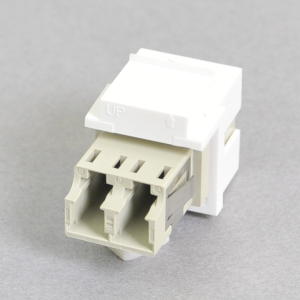

●コネクタ形状は、メス-メスの中継アダプタ型です(写真はこちら)
●また、19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル(板物)への取り付けも可能です。
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●壁内配線にもLC2芯(Duplex)タイプの光ファイバーケーブルを接続します。
●マルチモード(50μおよび62.5μ)用です。(シングルモードのファイバーも接続することはできますが、信号が減衰する場合がありますのでご了承ください。)
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
壁面埋込コンセントプレート(フェースプレート) ※取付ガイドチップが必要です。
板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ

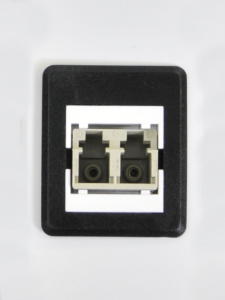

◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。

◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

19インチラック用パッチパネル


【取付例】
ブランクAVコンセント(白色金属プレートタイプ)への取付例
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)

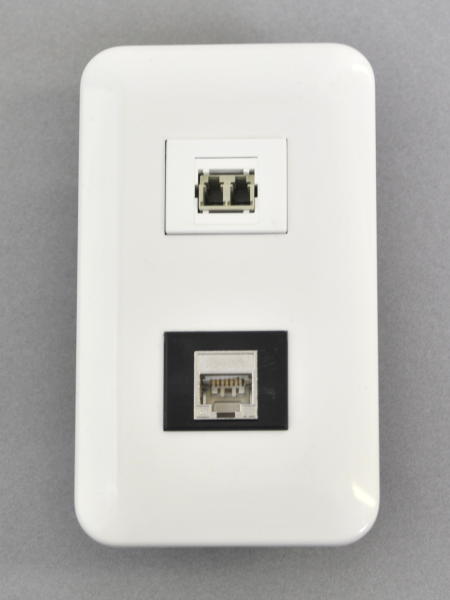

パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。出荷商品には防塵端子カバーが付属しておりますので、当該コネクタにケーブルを接続しない時には付属の防塵カバーを常に取り付けておくようにしてください。

型番 タイプまたは長さ 単価 数量 カート
3020BS2D2DLCWHスナップイン中継コネクタ
LCコネクタタイプ
¥ 1,360
(税込み ¥ 1,496)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
