コンセントチップ(スナップインセット品) コンセント側:USB3.1-TypeCメス/壁内側:USB3.1-TypeCメス 【USB3.1対応】 横型 白

コンセントチップ(スナップインセット品) コンセント側:USB3.1-TypeCメス/壁内側:USB3.1-TypeCメス 【USB3.1対応】 横型 白
SY-USB31-C-WH図面   RoHS適合書
SY-NWT-KV-WH図面   取付方法

【特長】
この商品はスナップイン中継コネクタの【SY-USB31-C-WH】をガイドチップの【SY-NWT-KV-WH】に組み込んだセット商品です。
CC-USB3C-WH-KVの後継品です。


SY-USB31-C-WHSY-NWT-KV-WH
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズSY-N10-Xシリーズへの取り付けることができます。

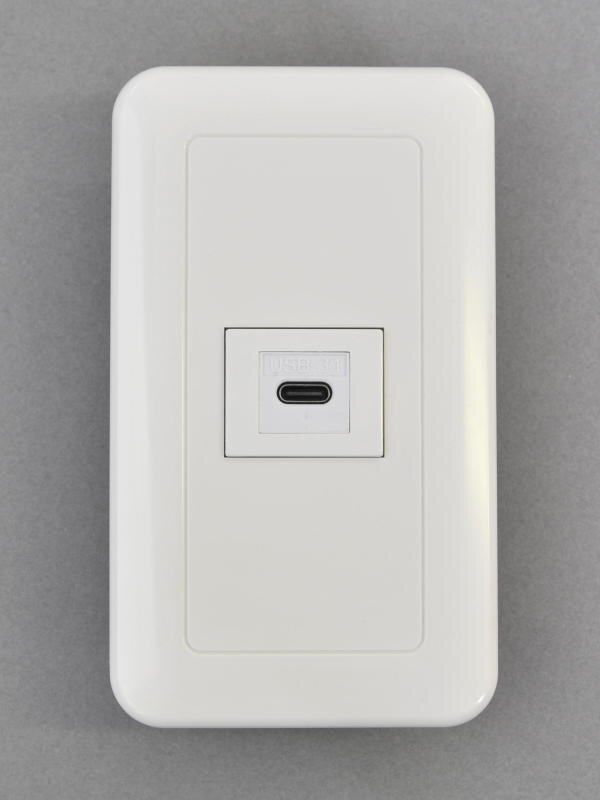

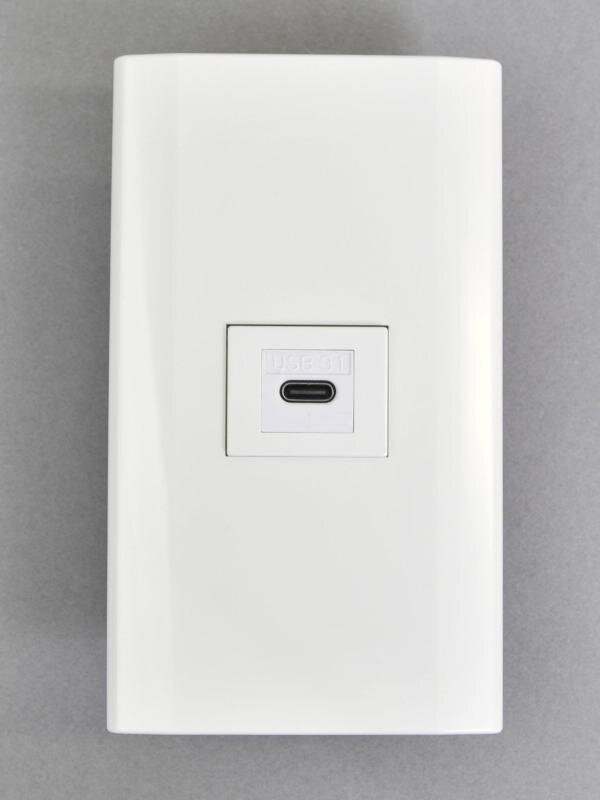

SY-N-1への取付例SY-N10-1への取付例
 また、市販のパナソニックや東芝ライテックや神保電器のコンセントプレートにも、使用するメーカーの取付枠に取付けることで可能です。(詳細はこちら)。

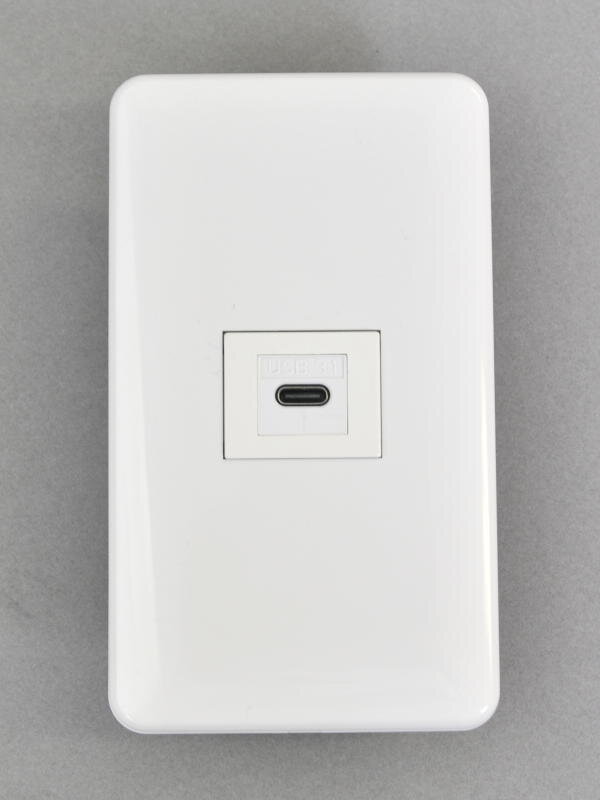

パナソニックコスモ取付例パナソニックフルカラー
(W色)取付例
パナソニックフルカラー
(SW色)取付例
東芝WIDE-i取付例

 パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。

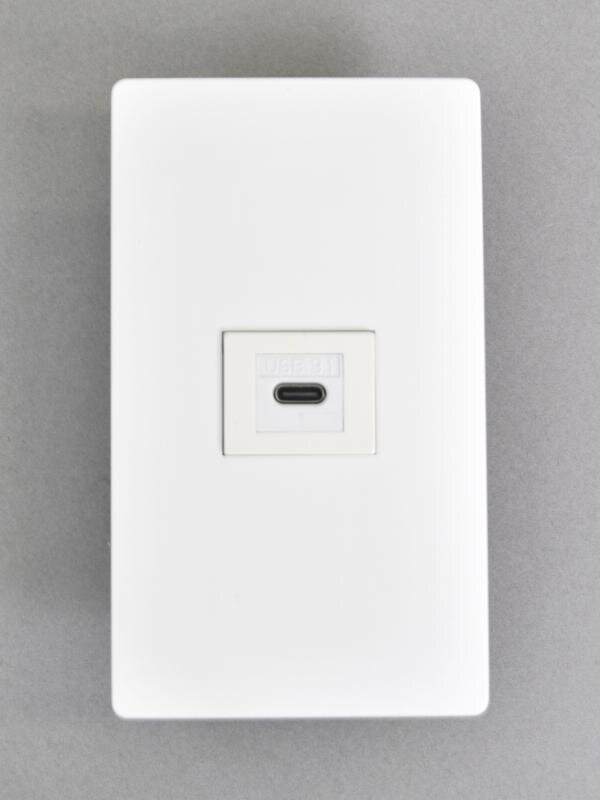

パナソニックアドバンス取付例パナソニックSO-STYLE取付例

●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠(WCN3701,WCN3702,WCN3703WCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH)に取り付けることで使用することが可能です(取付例)。

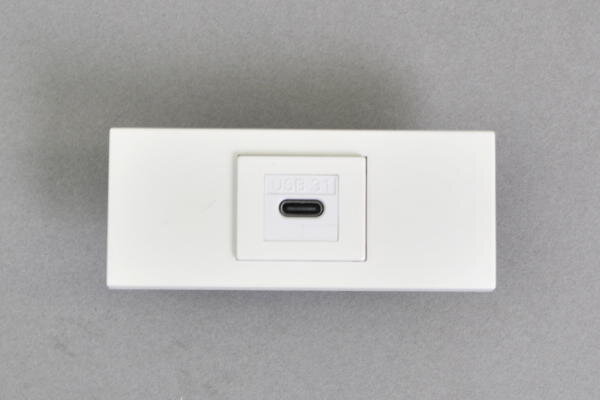

パナソニックモダンプレート取付例パナソニックSプレート取付例神保電器NKプレート取付例


RoHS指令適合品 ⇒⇒適合判定基準はこちら


【SY-USB31-C-WHについて】
●スマートフォンやパソコンの周辺機器接続等に使われる、Type-CコネクタのUSBコネクタ用のスナップイン中継コネクタです。
●USB3.1に対応しています。
●コネクタ形状は、メス-メスの中継アダプタ型です。
●その他の仕様詳細はこちらをご参照ください。


【SY-NWT-KV-WHについて】
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタスナップイン中継ケーブルを取り付ける際に使用する保持具です。
●スナップイン中継コネクタの取り付け方向が【横方向】となる保持具です。
●その他の仕様詳細はこちらをご参照ください。


【関連商品】
こちらのスナップイン中継コネクタこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート(角型)
コンセント取付ガイドチップ専用フェースプレート(角丸型)
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。


【ご注意】
USB PD(USB Power Delivery)のパワープロファイル対応は60W(20V/3A)までです(100W(20V/5A)には非対応です)。 なお本商品へのケーブル接続には表裏の区別があります。USB PD(USB Power Delivery)にて充電を行う場合は、接続するケーブルのType-Cコネクタの挿入はリバーシブル(両挿し)には対応せず、どちらか一方向だけの挿入でしか充電することはできません(理由は、相互に接続される端子のCC信号ラインの位置関係によります)ので予めご了承ください。 USB PDによる充電が開始されない場合は、ケーブル側コネクタ端子の挿入方向の表裏を逆向きに変えて挿入してください。
◆更に、EMCAケーブル(Electronically Marked Cable Assembly:電子的捺印付きケーブル)には基本的に対応してなく、端子の接続方向(コネクタの挿入方向)によっては正常に信号伝送や充電ができない場合がありますので、予めご了承ください。
◆当商品は、Thunderbolt3やThunderbolt4で規定された信号伝送についての動作や性能は保証しておりませんので、予めご了承ください。
◆当商品は、オルタネートモード(Alternate Mode)には対応しておりません(オルタネートモード(Alternate Mode)での動作は保証していおりません)ので、予めご了承ください。
ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
CC-USB3C-WH-KV-2USB3.1-TypeC、白、
ヨコ型、組立セット品
¥ 1,100
(税込み ¥ 1,210)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
