スナップイン中継コネクタ USBコネクタ(Aコネクタ メス 黒) 【USB3.0対応】 ストレート結線タイプ

スナップイン中継コネクタ USBコネクタ(Aコネクタ メス 黒) 【USB3.0対応】 ストレート結線タイプ
図面(pdf)   RoHS適合書
取付方法   使用上の注意事項

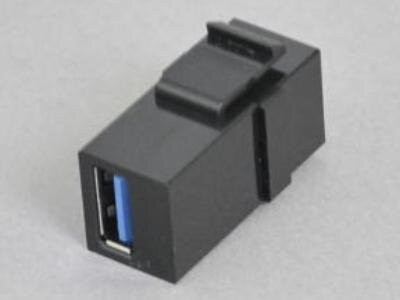

●パソコンの周辺機器接続等に使われる、AタイプのUSBコネクタ用のスナップイン中継コネクタです。
●USB3.0に対応しています。
●コネクタ形状は、メス-メスの中継アダプタ型です。
●壁内配線には、USB3.0-Aコネクタ オスのUSBケーブルが接続できます。
本製品の内部結線は、同一ピンどうしの全線ストレート結線です。 本製品に接続するケーブルによってはUSB3.0規格での通信ができない場合があります接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらをご参照ください。
19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル(板物)への取り付けも可能です。

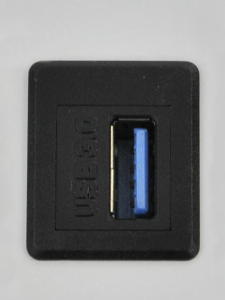

≪パッチパネル取付例≫≪スナップイン中継用ベゼル≫≪ベゼル取付例≫
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。

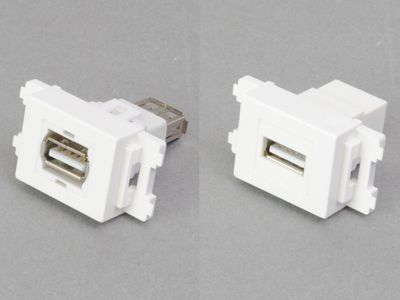

●従来のタイプからモールドタイプに変更したためホコリの侵入を防ぎ、意匠もすっきりします(写真はこちら)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
白色のタイプもこちらに掲載しています。
◆背面のスペースが少ない場合にはこちらのUSB3.0規格対応品スナップイン中継ケーブル
ガイドチップを介して、以下のフェースプレートに取り付けることができます。
  コンセント取付ガイドチップ専用フェースプレート(角型、黒色)
  コンセント取付ガイドチップ専用フェースプレート(角丸型、黒色)


板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ
スナップイン中継ケーブル、USB(Aコネクタ)メス‐USB(Aコネクタ)メス壁面内の奥行きが少ない場合はこちらが便利です。
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。

◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

19インチラック用パッチパネル
USB3.0ケーブル 両側Aオス(9pin)【同一ピン全線ストレート結線タイプ】


【取付例】
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)

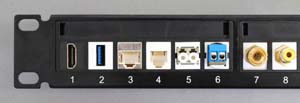

19インチラックマウント用パッチパネルへの取付例

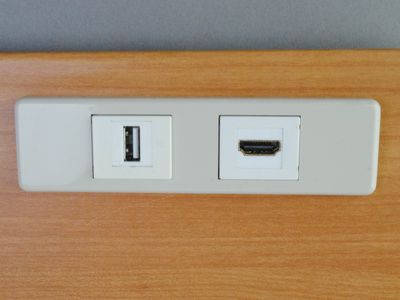

他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
本製品は接続するケーブルによってはUSB3.0規格での通信ができない場合があります。接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらの一覧をご参照ください。)
片側にUSB3.0両側Aオスのケーブルを使って延長する場合には、必ずストレート結線のケーブルをご使用ください。クロス結線のケーブルを使用すると正常に信号の伝送ができません。
当社にてストレート結線のケーブル(型番:USB3-AMAM-ST-1/2)を販売しております。

◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
FAU3-AFAF180-BK-ABSUSB3.0 Aメス
ストレート結線タイプ
¥ 980
(税込み ¥ 1,078)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
