スナップイン中継コネクタ、RJ-45メス、防塵カバー付き、ストレート方向圧接接続タイプ(LAN配線用、CAT6対応) 【在庫限り販売中止】

スナップイン中継コネクタ、RJ-45メス、防塵カバー付き、ストレート方向圧接接続タイプ(LAN配線用、CAT6対応) 【在庫限り販売中止】
図面(pdf)   取付方法(他社製品へ)
RoHS適合書

【在庫限りで販売中止】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品のご用意はありません。

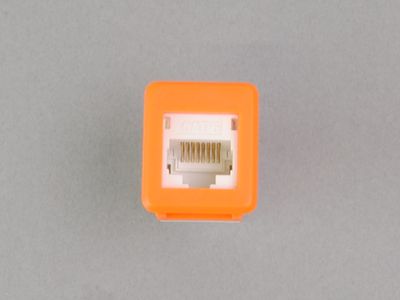

●カテゴリ6までのLANケーブルを中継するためのスナップイン取付型の中継アダプタです。
●正面のケーブル差込口に防塵用カバーが付いており、未使用時にカバーを閉じれば外部からのホコリなどの進入を防ぐことができます。
●ツイストペアケーブルの引き出し方向が水平のストレートとなるタイプです。
●壁内配線側には、カテゴリ6対応のUTPまたはSTPのツイストペアケーブルを圧接して接続します。
●接続可能な電線は、より線の場合は芯線太さがAWG24、単線の場合はAWG22~26の芯線の電線です。その他の太さの芯線の電線は接続を保証できませんのでご注意ください。
●宅内配線やデジタルサイネージに最適な、ブランクAVコンセント19インチラック用パッチパネルにも取付可能です。
 なお、こちらに掲載のベゼル(SIM-BZ-XX)を介して使用することはできません。取り付ける場合には、防塵カバー部を取り外す必要があります(取付例)。予めご了承ください。

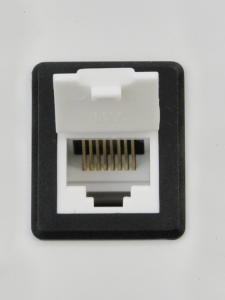

●こちらのベゼル(3013BUS12WHおよび3013BUS12BK)には取付可能です(取付例)
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
スナップイン中継コネクタ専用取付枠(ブランクAVコンセント)
壁面埋込コンセントプレート(フェースプレート)
他社のフェースプレートに取付けるための取付ガイドチップ
スナップイン中継コネクタ RJ-45タイプ専用簡易圧接工具
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。

◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)

◆絶縁取付用 コンセントモジュール 【ブランク板】スナップイン用(取付穴1口用取付穴2口用Dsub取付穴付き取付穴1口用)



【取付例】
ブランクAVコンセント(白色金属プレートタイプ)への取付例
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。

型番 タイプまたは長さ 単価 数量 カート
SY-504E-110CAT6用、防塵カバー付き
圧接配線タイプ
¥ 650
(税込み ¥ 715)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
