スナップイン中継コネクタ、10Gbps通信対応、RJ-45メス工具不要ストレート方向配線型(LAN配線用、CAT6A対応、金属シールドタイプ)

スナップイン中継コネクタ、10Gbps通信対応、RJ-45メス工具不要ストレート方向配線型(LAN配線用、CAT6A対応、金属シールドタイプ)
図面(pdf)   取付方法(ガイドチップ)
RoHS適合書   配線方法(LANケーブル)

●カテゴリ6AまでのLANケーブルを中継するためのスナップイン取付型の金属シールドタイプの中継アダプタです。
●圧接工具なしでケーブルの配線が可能です。
●10G BASE(10Gbps)対応のカテゴリ6A(伝送周波数帯域幅500MHz/10GBASE-T)の通信に対応した中継アダプタです。

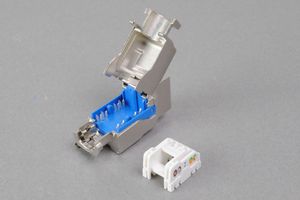

●裏面側のケーブル引き出し方向は、水平のストレート方向となります(背面写真はこちら)
●ケーブルを接続するジャック内部にも金属シールドが施されていますので、当アダプタを金属製パネルに取り付けて、かつSTPシールドタイプのLANケーブルで配線すれば、配線の全工程において接地性を確保することが可能です。
●圧接接続可能な電線は、より線の場合は芯線太さがAWG24、単線の場合はAWG22~28の太さが適合します。
●宅内配線やデジタルサイネージに最適な、ブランクAVコンセント19インチラック用パッチパネルにも取付可能です。
 さらに、ベゼルを使用すれば専用パッチパネル以外のパネル(板物)への取り付けも可能です。
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
スナップイン中継コネクタ専用取付枠(ブランクAVコンセント)
壁面埋込コンセントプレート(フェースプレート)
板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ

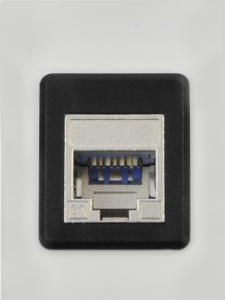

◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。



【取付例】
ブランクAVコンセント(白色金属プレートタイプ)への取付例
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
3013ALKVAS6ACAT6A対応、工具レス配線型
シールドタイプ
¥ 1,250
(税込み ¥ 1,375)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
