スナップイン中継コネクタ RJ-45メス(圧接部Lアングルタイプ、LAN配線用、CAT6対応) 【在庫限りで後継品へ切替予定】

スナップイン中継コネクタ RJ-45メス(圧接部Lアングルタイプ、LAN配線用、CAT6対応) 【在庫限りで後継品へ切替予定】
図面(pdf)   RoHS見解書
取付方法   取付方法(他社製品へ)

【値引きしました】
本商品は在庫が無くなり次第、後継品へ切り替え予定です。
商品入れ替えのため、大幅に値引きしました!!


●カテゴリ6までのLANケーブルを接続するスナップイン中継コネクタです。
●ツイストペアケーブルを90度方向へ引き出すアングル型です(こちらの写真をご参照ください)
●壁内配線側には、カテゴリ6対応のUTPまたはSTPのツイストペアケーブルを圧接して接続します。
●接続可能な電線は、より線の場合は芯線太さがAWG24、単線の場合はAWG22~26の芯線の電線です。その他の太さの芯線の電線は接続を保証できませんのでご注意ください。
●ケーブルの圧接作業には、専用の圧接工具TL-C6CRP-90、または簡易型圧接工具TS-318が必要です。
AVコンセント(ブランク型)に直接取り付けて、自由な入出力ポート配置のAVコンセントを設計することができます(取付例(その1)取付例(その2)取付例(その3))。
●また、19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば専用パッチパネル以外のパネル(板物)への取り付けも可能です。
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【モジュールの取付方法】
商品写真右横のリンクをご参照ください。


【ツイストペアケーブルの圧接方法】
スナップイン中継コネクタ RJ-45メス アングルタイプ圧接方法(専用工具使用)
スナップイン中継コネクタ RJ-45メス 圧接方法(簡易型工具使用)

【関連商品】
下記の関連商品も合わせてご検討ください。
スナップイン中継コネクタ専用取付枠(ブランクAVコンセント)
壁面埋込コンセントプレート(フェースプレート)
板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ
ケーブル・アダプタ各種
専用圧接工具(90°アングルタイプ用)
簡易型圧接工具
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。



【取付例】

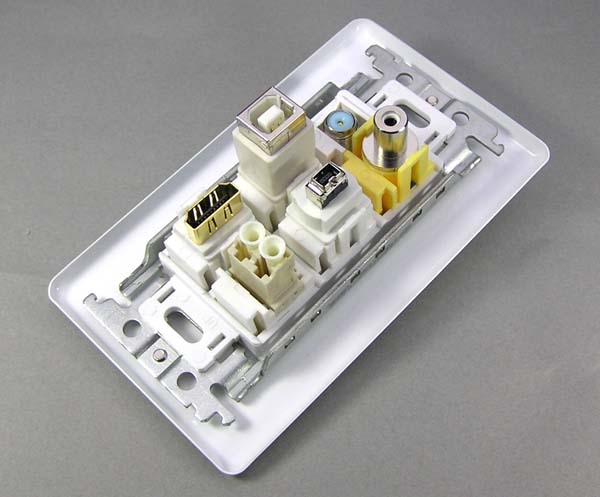

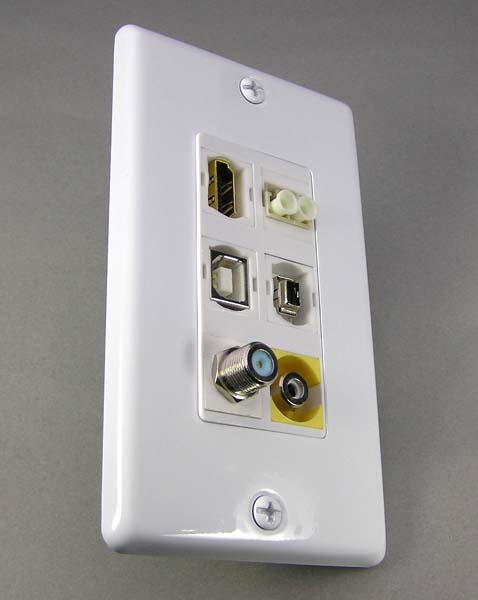

ブランクAVコンセント(白色金属プレートタイプ)への取付例
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
◆SY-504S-10G、SIM-RJ45-C6は壁内側の寸法が大きいため、ブランクAVコンセントの穴3個タイプ、穴6個タイプなどの縦に3個取り付け可能な取付具に連続して取り付けることはできません。

型番 タイプまたは長さ 単価 数量 カート
SIM-RJ45-C6スナップイン中継コネクタ
カテゴリ6(90°アングルタイプ)
¥ 500
(税込み ¥ 550)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
